Tal como comentamos
al final del artículo “Cómo
debe reparar la etapa horizontal de los televisores
actuales” (publicada en esta edición),
no importa cuanto tiempo funcionó un transistor
antes de quemarse; si Ud. va a probar el TV con
un nuevo transistor, debe realizar una secuencia
de operaciones tendientes a evitar que se queme
un nuevo transistor. En principio debe cargar la
salida de fuente para el horizontal con un resistor
de carga de 350ohm por 100W aproximadamente, desconectar
la tensión de fuente que ingresa al flyback
y probar la forma de señal de base sin tensión
de fuente.
Nuestra intención es probar
que la excitación de base sea la correcta
antes de que circule corriente por el colector y
se queme el transistor. Preste atención al
punto donde desconectar la fuente, porque la etapa
driver horizontal debe seguir conectada a la fuente.
En la figura 1 se puede observar
dicho oscilograma sin tensión en el fly-back.
La diferencia con el oscilograma normal, con fuente
de colector activa, radica en la pendiente de la
parte superior de la figura.
Observe que prácticamente
no existe pendiente cuando no circula corriente
de colector. Lo que ocurre es que todos los transistores
tienen una considerable resistencia intrínseca
de emisor (un resistor en serie con el emisor que
se forma en la región óhmica del cristal
del emisor y en el alambre de conexión del
emisor). Cuando circula corriente por el colector
circula también por el emisor y genera una
caída de tensión que se opone a la
señal de excitación.
Como sea la señal de corriente
de base se reduce y esa reducción depende
de la corriente de colector. Al final del trazado
la corriente de colector es máxima y allí
es donde la excitación se reduce mas (y es
justo donde se requiere mayor excitación).
Otra causa que modifica esta pendiente es la inductancia
del de magnetización del transformador. Cuando
más inductancia tenga, más nivelada
es la corriente de base directa.
Un transformador con una espira
en corto puede reducir considerablemente esta pendiente
aunque no es una falla muy probable.
Si Ud. no tiene osciloscopio y
está usando el rectificador de pico, debe
considerar que el mismo va a medir el pico máximo
positivo, es decir que si tiene mucha pendiente
el detector de pico no le indica la verdadera magnitud
de la corriente al final del trazado. Si la excitación
es mayor a 500mA puede seguir adelante con la prueba,
pero tenga en cuenta que si está reparando
un TV moderno es posible que opere la protección
contra mal funcionamiento del horizontal y el jungla
corte la señal de excitación.
Esto se resuelve de tres modos
diferentes. El primero y el más adecuado
es buscar como opera la protección y anularla
(habitualmente, no aconsejamos anular las protecciones,
pero nuestra prueba es con una pequeña tensión
aplicada y no entraña mayores riesgos a la
etapa); el segundo es medir durante los pocos segundos
que la etapa funciona.
El tercer método es cortar
la señal de salida horizontal del jungla,
desconectando la patita correspondiente y generar
una señal con un 555 como lo indicamos en
el fascículo 8 del curso superior de TV.
¿Si el transistor
anterior llegó a funcionar un par de horas,
porque no lo cambio y pruebo directamente; con un
par de horas tengo suficiente tiempo como para revisar
todo el TV?
Si, pero si un transistor dura un par de horas no
dignifica que todos los transistores duren lo mismo.
Si el problema es de excitación y el transistor
cambiado tiene el beta mínimo autorizado,
la catástrofe se puede presentar en pocos
segundos.
Ahora el método nos indica
que se debe continuar con la prueba a mínima
tensión de fuente de horizontal. Utilice
para esto una fuente de 6V (1A como mínimo)
y verifique que la forma de onda de colector sea
la correcta que indicamos en la figura 2.
En la parte superior del oscilograma
se puede observar la señal de retrazado sobre
el colector (en rojo si Ud. observa el artículo
en colores) y en la parte inferior la tensión
del bobinado secundario auxiliar (en azul). Observe
que la tensión de colector llega hasta unos
50V con 6V de fuente; esto significa que llegará
a 100V cuando la fuente pase a 12V y a 1kV cuando
la fuente llegue a su valor nominal de 120V. Esta
proporción es un indicador de que todo funciona
normalmente. Observe que el bobinado secundario
está invertido con respecto al primario y
que el diodo rectifica la semionda positiva que
es el periodo de trazado.
Esto es así en la mayoria
de los casos reales para evitar la circulación
de corriente por el diodo auxiliar durante en tiempo
corto (el trazado dura un 18% y el retrazado un
82%).
La idea es que con una fuente de
la vigésima parte del valor nominal todas
las tensiones instantáneas se deben reducir
aproximadamente en proporción, los tiempos
se deben mantener y cualquier calentamiento se debe
reducir a su cuadragésima ava parte (ya que
depende de la potencia puesta en juego y esta varía
con el cuadrado de la tensión aplicada).
De este modo nos permitimos una
prueba concluyente y poco exigente.
¿En dónde
se observan los problemas de excitación?
En general se pueden observar un poco antes del
comienzo del retrazado en donde se observa que el
transistor no se mantiene saturado.
Esto no significa que el beta del
transistor sea bajo; puede ocurrir que el circuito
de colector o del secundario del fly-back tenga
un exceso de consumo. Las dos cosas se manifiestan
del mismo modo y el único modo de salir de
dudas es midiendo el beta del transistor en las
condiciones de trabajo. Esa medición la indicamos
por separado en el próximo artículo,
pero ahora vamos a suponer que la medición
del beta es correcta. Eso significa que:
- La etapa de deflexión horizontal tiene
bajo rendimiento, o
- Que sus cargas consumen mucha energía.
ANALICEMOS EL PUNTO 1
Que un transistor de salida horizontal tenga un
beta adecuado, no significa que ese transistor no
tenga otro problema, como por ejemplo una fuga de
emisor a colector. Cualquier otro componente conectado
sobre el colector puede generar un problema similar.
Nuestro método de prueba comienza aplicando
baja tensión de fuente y nos guía
en la determinación de la falla, es decir
que nos indica si se trata del caso 1 o del 2. En
ambos casos la falla se manifiesta como una falta
de saturación al final del trazado pero es
mucho mas fácil determinarla a través
de la forma de señal de corriente por el
colector del salida horizontal. Ver la figura 3
en donde se observa arriba el oscilograma normal
y abajo con fugas en el transistor.
Es necesario que Ud. entienda perfectamente
el oscilograma para poder analizar una falla. La
mayor parte del oscilograma se produce en el cuadrante
positivo. En efecto en realidad debería producirse
solo en el cuadrante positivo si el transistor fuera
ideal y no recuperara algo de energía acumulada
en el yugo luego del retrazado. Es decir que en
el mundo ideal la primer parte del trazado está
a cargo del diodo recuperador pero en el mundo real
primero comienza a recuperar el diodo y un poco
después lo ayuda el transistor.
Pero lo más importante es
que durante el retrazado (que comienza luego de
la abrupta caída de la corriente de colector)
no conduce nadie; tanto el transistor como el diodo
esta cortados. Uno porque se cortó la corriente
de base y el otro porque la polaridad de la tensión
no se lo permite.
Pero cuando el transistor, tiene
fugas la cosa no es así. Apenas aparece tensión
de retrazado por el colector, comienza a aparecer
una corriente con la misma forma.
La tensión de colector tiene
forma de arco de sinusoide y genera una corriente
con la misma forma.
El reparador debe poner por lo
tanto su atención luego del corte del corriente
de colector para descubrir un transistor fugoso.
El circuito está preparado
con tres resistores de fuga, conectados sobre el
transistor, sobre el diodo recuperador y sobre el
capacitor de retrazado; cada resistor se conecta
a través de un pulsador, lo que permite observar
las variaciones de los oscilogramas directamente
al efectuar la simulación.
Por supuesto que cualquiera de
los componentes que se conectan sobre el colector
generan una circulación de corriente extra
cuando tienen fugas.

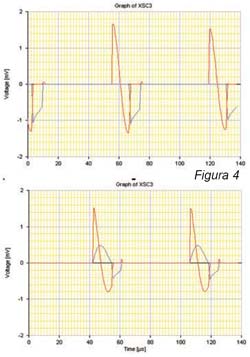

Por ejemplo un diodo recuperador
con fugas genera una forma de corriente como la
indicada en la figura 4. En esta figura se pueden
observar superpuestos los oscilogramas de corriente
por el capacitor de retrazado (en rojo si Ud. esta
observando en colores o la primer señal que
aparece si observa en blanco y negro). En azul y
casi sobre el final de la corriente por el capacitor
aparece la corriente por el diodo recuperador luego
de la cual comienza la recuperación por parte
del transistor que posteriormente genera el final
del trazado. Observe que una fuga en el diodo recuperador
se observa como un arco de sinusoide en la corriente
del diodo recuperador que coincide con la forma
de onda de tensión en el colector. También
se distorsiona la corriente de retrazado pero esta
distorsión ocurre también cuando el
transistor está fugoso y por lo tanto no
indica quien es el componente con fugas, solo indica
que alguien tiene fugas.
Las fugas del capacitor de retrazado
son mas difíciles de apreciar porque se producen
al mismo tiempo que la señal de retrazado.
Pero si observa con cuidado se puede determinar
una asimetría de la corriente por el capacitor
el mismo tiene fugas. Ver la figura 5.
Recapitulando, ya sea que la fuga
se encuentre en el transistor, en el diodo recuperador,
o en el capacitor de sintonía, la forma de
onda de corriente por el capacitor de retrazado
se modifica haciéndose asimétrica.
Cuando la fuga se encuentra en el capacitor de retrazado
las señales de colector y del diodo de recuperación,
se modifican solo en su amplitud pero no en su forma.
(No aparece la joroba durante el retrazado). Observe
que en los tres casos aumenta el consumo de la etapa
medido con el amperímetro de fuente.
Como el lector debe suponer, estas
mediciones deben realizarse imprescindiblemente
con un osciloscopio. Por el momento no tenemos alternativas
pero le aseguramos que estamos pensando en las mismas.
AHORA ANALICEMOS EL CASO
2
En que las cargas del secundario consumen mucha
energía. Al alimentar la etapa con muy baja
tensión, las tensiones de los secundarios
están por debajo de la barrera de los diodos
auxiliares.
Esto significa que un cortocircuito
en una tensión auxiliar no afecta el consumo
de la etapa. Al levantar la tensión de fuente
suavemente se llega a un punto en donde los diodos
auxiliares comienzan a rectificar. Si ese diodo
auxiliar tiene un cortocircuito sobre su electrolítico,
de inmediato hace aumentar el consumo en forma catastrófica.
En el anexo se indican dos circuitos
adecuados para transformar el tester en un probador
de tensiones alternas de frecuencia horizontal.
Aquí el método de
trabajo es muy simple. Ubique el osciloscopio, o
el tester con la sonda rectificadora, en uno de
los bobinados auxiliares, levante la tensión
de fuente y observe el consumo. Si en el momento
en que aumenta el consumo de golpe, el osciloscopio
indica que la tensión en el diodo auxiliar
llega a 600mV, esa es la sección dañada.
Si no es así, pruebe con
otra fuente auxiliar hasta encontrar la dañada.
En cuanto al posible daño de la fuente auxiliar,
este se puede encontrar en el diodo, en el capacitor,
en el regulador, o en alguna de la etapas que consumen
de esta fuente.
Emplee el método del electricista,
desconectando las secciones de a una por vez para
encontrar el componente o la etapa dañada.
|
