El Simon, fue uno de los primeros juegos electrónicos portables, hecho por la compañía MB en 1978. Era tan pesado que necesitaba una pila de 1.5V y una batería de 9V PP3 para hacerlos funcionar!

La idea detrás de Simon era bastante simple. Estaba basado en el viejo juego “Simon Dice”. El juego estaba hecho de una caja de plástico redonda con cuatro paneles de colores debajo de cada panel había un interruptor y una lamparita. Al comenzar el juego, el microprocesador encendía uno de los cuatro paneles y daría un tono. El juego consistía, entonces, presionar el panel que se encendía. ¡Demasiado Simple! Entonces Simon repetiría el panel encendido y agregaría otro. Ahora su trabajo era presionar dos paneles en el orden correcto. El número de paneles continuaría aumentando hasta que usted no pudiera recordar la secuencia, momento en el cual Simon hacía un sonido y finalizaba el juego.

En 1979 MB lanzó el Super Simon, el cual tenía dos sets de paneles, de manera que dos personas pudieran jugar una contra la otra. En 1980 se lanzó Pocket Simon, una versión más pequeña del juego original. También había un Simon con su caja transparente, de manera que se pudiera ver su electrónica por dentro.

Simon era muy caro, debido a que utilizaba un circuito complicado controlado por un microprocesador, y necesitaba baterías grandes que proveyeran energía a las lamparitas.

Ahora es posible reproducir el juego Simon, utilizando 4 LEDs y un microcontrolador de muy bajo costo, y sólo utiliza dos pequeñas pilas de 1.5V.

El juego propuesto puede tener 4 o 5 LEDs indicadores y un largo interruptor. También utiliza un resistor preset para proveer una entrada ajustable (por ejemplo: tiempo). Puede incluir otros sensores como: más interruptores, luces o sensores de temperatura. Puede agregar un buzzer piezoeléctrico para generar sonidos. Las características sobresalientes son:

1. El diseño utiliza un microcontrolador PICAXE como su controlador
2. Incluye LEDs de salida, un interruptor de entrada y un resistor de entrada preset
3. Puede ser programado con el juego que usted diseñe

1. Limpie la punta de la soldadura sobre la esponja húmeda.


2. Presione la punta del soldador contra el terminal sobre el PCB y la pata del componente a soldar. Cuente hasta 3 para darle tiempo de calentarse a la unión.


3. Mantenga el soldador en posición y presione la soldadura contra la unión. Permita que se derrita suficiente soldadura para cubrir toda la unión.


4. Retire primero la soldadura y luego el soldador.


5. Permita que la soldadura se enfríe durante 5 segundos antes de mover el tablero.

1. Comience siempre con los componentes más pequeños, como por ejemplo resistencias. Luego continúe con componentes más grandes como el conector del circuito integrado y termine con componentes altos tales como condensadores y transistores. No intente fijar todos los componentes juntos solamente dos o tres a la vez.


2. Asegúrese siempre que los componentes estén bien montados (planos) sobre el tablero antes de soldarlos. Al utilizar componentes de patas largas tales como resistencias y LEDs, doble las patas de manera que el componente quede firmemente en posición antes de soldarlo.


3. Asegúrese que el conector estéreo de descarga PICAXE quede firme y acomodado en posición antes de soldarlo.


4. Asegúrese que todos aquellos componentes que sólo operan en un solo sentido (LEDs, diodos, transistores y condensadores) estén correctamente alineados antes de soldarlos (vea las marcas sobre el PCB).


5. Los cables (alambres) del zumbador son muy delgados. Tenga cuidado de no sobrecalentarlos o de lo contrario puede que se derritan.


6. Haga pasar siempre los cables de la caja de baterías por arriba y abajo de los agujeros antes de soldarlos. Esto ayuda a hacer una unión más fuerte, la cual es mucho menos propensa a soltarse.


7. Con el juego electrónico los LEDs se deben montar levemente sobre el PCB, de manera que quepan en la caja. Pruebe las posiciones antes de soldar.

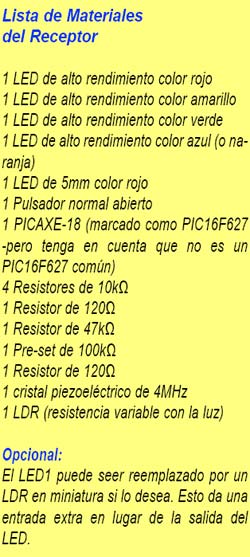

8. Coloque el resistor de 2kohm (rojo rojo naranja dorado) y los cinco resistores de 10kohm en su posición (marrón negro naranja dorado). Dóbleles las patas para fijarlos en su posición y suelde.


9. Coloque los cinco resistores de 120ohm (marrón rojo marrón dorado) y el resistor de 47kohm (amarillo violeta naranja dorado) y suelde. Doble las patas para fijar los resistores y suelde. Observe que si utiliza el microcontrolador PICAXE-18 A, no se requiere el resistor de 47kohm, y debería ser reemplazado por un wire link (puente).


10. Use una pata del resistor offcut para hacer un puente en las posiciones LINK1 y LINK 2.


11. Si está utilizando una batería 9V PP3, suelde un regulador 78L05 en la posición RG1. Si está utilizando una batería de 3V, no necesitará el regulador. En este caso use un puente para soldar los dos contactos en la posición RG1 (como se indica en el PCB).


12. Utilizando alguno de los alambres cortados de las patas de las resistencias, haga un puente sobre las letras PX marcadas a un lado de las resistencias de 330ohm y luego suelde. (Ignore el agujero sobre los agujeros marcados CF)


13. Coloque y presione en su posición el conector estéreo de descarga PICAXE sobre el tablero y asegúrese que quede fijo (Debe escuchar un “click”) de manera que quede nivelado sobre el tablero. Suelde los cinco contactos cuadrados metálicos (los cinco soportes plásticos redondos no tienen que soldarse). No se preocupe si la soldadura une dos o más contactos en cualquiera de los dos lados del conector, ya que supuestamente éstos deben estar unidos de todas maneras.


14. Coloque y presione en posición el conector IC. Asegúrese que la muesca de uno de los extremos apunte hacia el conector. Dóblele las patas para fijarlo en posición y suelde.


15. Suelde la fotorresistencia y los dos LEDs en sus respectivas posiciones. Asegúrese que el lado plano de uno de los lados del LED esté alineado con el lado plano marcado en el PCB.


16. Suelde en su posición el interruptor (note que sólo encaja en un sentido). Si está utilizando cables, suelde uno de los cables en uno de los dos agujeros inferiores y el otro cable en uno de los dos agujeros superiores.


17. Pase los cables de la batería hacia abajo a través del agujero grande cerca de las letras AXE y luego páselos hacia arriba a través del agujero grande cerca del número.


18. Suelde el cable negro en el agujero marcado 0V y el cable rojo en el agujero marcado V+.


19. Con una cinta adhesiva de doble contacto pegue el zumbador (por el lado de bronce) al PCB. Pase los cables del mismo hacia abajo por el agujero bajo LED1 y luego hacia arriba a través del agujero marcado PZ. Suelde el cable rojo en el agujero inferior y el cable negro en el agujero superior. No importa si la junta soldada del cable rojo se une con el pin5 del conector IC ya que éstas, se supone, deben unirse de todas maneras. Sin embargo, el cable negro NO debe tocar el pin6 del conector IC.


20. Revise cuidadosamente el tablero para comprobar que todas las uniones soldadas están bien hechas y que no hay ningún puente de soldadura creado accidentalmente.


21. Inserte el microcontrolador en el conector, asegurándose que el pin1 esté de frente al conector estéreo.

1. Verifique que el cable negro de la batería esté en el agujero marcado 0V y que el cable rojo esté en el agujero marcado V+.


2. Verifique que el chip PICAXE-08 esté insertado correctamente en el conector o base, con la muesca (que muestra el pin1) apuntando hacia el conector estéreo.


3. Verifique el lado plano del LED esté conectado al agujero correcto del PCB.


4. Asegúrese de no haber olvidado unir mediante un alambre los agujeros marcados PX en el extremo inferior izquierdo del tablero.


5. Asegúrese de pegar el lado de bronce del zumbador al tablero con cinta adhesiva de doble contacto.


6. Verifique que el conector esté soldado correctamente, incluyendo el terminal cuadrado central, el cual a menudo es olvidado por equivocación.

Si pasó todas estas pruebas con éxito, ¡felicitaciones! ya que ha construido y ensamblado correctamente su juego electrónico. Ya está en condiciones de desarrollar programas para su juego electrónico.

Le recomendamos que realice sus propios programas y se divierta en la medida que va aprendiendo nuevas rutinas de programación.
