Al juego de ping pong lo podemos dividir en 4 secciones importantes, las cuales se enlistan a continuación:

• Base de tiempo.
• Desplazamiento de la pelota.
• Raquetas.
• Marcador.

La sección correspondiente a la base de tiempo consta, principalmente, de un circuito integrado NE555 (IC4) que genera una señal cuadrada, la cual se encuentra configurada en el modo de carrera libre o astable. Antes de comenzar una partida de tenis de mesa ó ping pong, los jugadores pueden variar el tiempo en el que se desplazará la pelota, dependiendo de la destreza y capacidad de respuesta que se elija, el tiempo puede ser fijado desde los valores de 7mseg hasta 1.4 seg, tiempo dado por los valores de R1, VR1 y C1. Note que la terminal 4 del NE555 depende del marcador del juego, por lo que para que se produzca la señal cuadrada se requiere de un estado lógico alto (1 lógico), mientras que un estado lógico bajo (0 lógico) provoca que desaparezca la señal cuadrada.

En la figura 1 observamos el diagrama esquemático.

EL circuito que controla el desplazamiento de la pelota, básicamente recae en la acción del circuito integrado 74LS193 (IC2), el cual es un contador hexadecimal ascendente y descendente de 4 bits (16 combinaciones) y dependiendo de qué jugador tenga que responder el envío de la pelota, será la selección del conteo hacia arriba o hacia abajo. Los 4 bits de salida que proporciona el contador se hacen llegar al circuito integrado 74LS154 (IC3), que consiste en un decodificador de 16 salidas, las cuales se irán seleccionando de acuerdo al conteo que tenga el circuito integrado IC2 y se mostrará encendiendo el LED correspondiente a la salida activa, el efecto visual que se mostrará a los jugadores será el de una pelota desplazándose a través de una barra formada por 14 LEDs. Las salidas 0 y 15 del circuito integrado IC3 se reservan para indicar que un jugador no respondió el envío de la pelota que le correspondía.

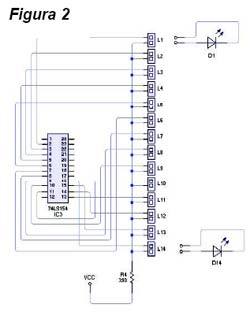

En la figura 2 observamos la ilustración de la manera de acomodar las terminales de los LED’s.

La sección que registra la acción de las raquetas está constituida para cada uno de los jugadores por un arreglo de interruptores tipo push boton, una compuerta OR y una compuerta AND. Este arreglo origina un 0 lógico si la pelota es contestada en el momento oportuno por el jugador correspondiente (cuando el IC3 tiene activa la salida 1 ó 14), en su defecto el arreglo indicará una salida de 1 lógico si la pelota no es respondida por el jugador en turno (cuando el IC3 tiene activa la salida 0 ó 15). La parte del circuito que se encarga de cambiar la trayectoria de la pelota, principalmente está basado por una configuración de flip flop construido a partir de compuertas NAND que se encuentran en el circuito integrado 74LS00 (IC1c y IC1d), las cuales al recibir el 0 lógico correspondiente a la contestación de la raqueta del jugador en turno, hace que por medio de las compuertas de los circuitos IC1a e IC1b seleccionen en el contador IC2 a cuál de las terminales de control de conteo (ascendente o descendente) le llegará la señal cuadrada del NE555.

En la figura 3 observamos la ilustración de las terminales hacia los display indicadores del marcador.

Por último, la sección que indica visualmente el marcador del juego, está conformada por un circuito integrado dentro del cual existen dos contadores, uno para cada jugador (IC7 matrículas 74LS393). Ambos contadores reciben los pulsos correspondientes cuando un jugador no contesta su envío de pelota, las terminales de salida de los contadores se hacen llegar a una serie de contactos, en donde directamente se pueden enchufar LEDs, cuya función es desplegar la combinación binaria correspondiente al número de aciertos o errores de cada uno de los jugadores. Pero si queremos observar en un display el valor numérico decimal, lo que se tiene que hacer es conectar un decodificador BCD a 7 segmentos, para cada uno de los jugadores, siendo éstos los que tienen las matrículas 74LS48 (cátodo común), y para finalmente visualizar el marcador del juego se emplean 2 displays del tipo cátodo común.
