No se confunda… ¡no es un simple detector de cambio de intensidad lumínica!

Si el espacio que se está monitoreando para establecer el pasaje de una persona es interrumpido, aunque sea por un escaso tiempo, el circuito de detección lo percibe y la alarma se acciona.

En ocasiones la instalación y calibración de los dispositivos se tornan un tanto complicadas, ya que se necesita un perfecto ajuste óptico entre el emisor y el receptor. También habrá que tormar en cuenta la cantidad de luz que el ambiente tiene, para realizar la calibración conforme con el nivel de luz que haya en el lugar. Un tercer problema radica en que el circuito suele ser caro y hasta complicado de armar.

El circuito que proponemos puede ser usado en ambientes cerrados o al aire libre, sin necesidad de tener que calibrar un transmisor, funciona con cualquier nivel de luminosidad, y dispara un sistema sonoro cuando se detecta el pasaje de un objeto. Además el circuito es fácil de armar y posee un consumo muy bajo.

El principio de funcionamiento es sencillo, dado que detecta cambios en la iluminación del ambiente.

Utiliza dos sensores ópticos que detectan el “contraste” de los niveles luminosos vistos por esos dos ojos, lo que le brinda una sensibilidad bastante alta.

Una ventaja del equipo consiste en que se requieren solamente dos ajustes, luego de los cuales puede funcionar en cualquier ambiente.

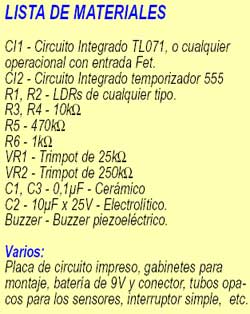

En la figura 1 vemos el esquema de nuestro detector, que emplea dos circuitos integrados: un operacional 741 y un temporizador 555. El operacional funciona como comparador, recibe las dos entradas y las señales procedentes de los sensores ópticos.

La calibración del sistema de detección se realiza por la regulación de una red simple de resistencias.

Si se detectara alguna modificación, aparece un pulso en la salida del operacional (pata 6), el que se envía a un oscilador monoestable formado por el clásico 555, cuya salida se aplica a un buzzer piezoeléctrico de alta eficacia sonora durante el período de temporización (10 segundos aproximadamente, de acuerdo con los valores dados en el circuito). Al mismo tiempo, el transistor Q1 se satura y produce el cambio de estado de un relé que podría activar el cierre de una puerta, el movimiento de un micromotor, etc.

El buzzer es un resonador de estado sólido con terminales polarizados, funcionará con una alimentación de 3 a 30V con corrientes muy pequeñas.

Para un buen funcionamiento, conviene colocar los LDR en sendos tubos opacos de 5 mm de diámetro por 3 cm de largo, los cuales se deben enfocar en la dirección en la que se desee detectar el movimiento.

Para ajustar el equipo debe colocar los dos trimpots en posición central, conecte la alimentación y espere 5 segundos para que la alarma sonora dispare.

Recuerde que el funcionamiento se basa en la comparación entre dos niveles, si hay necesidad la alarma funcionará con dos tubos que estén centrados en dos direcciones diferentes.

Para controlar varios ambientes al mismo tiempo, bastará con colocar varios conjuntos sensores en paralelo, conectarlos mediante cables blindados.

Cuando todo está ajustado y equilibrado, cualquiera de los pares de ojos hará funcionar la alarma.
