MONTAJE - AMPLIFICADOR DE AUDIO MULTIPROPOSITO

	MONTAJE - AMPLIFICADOR DE AUDIO MULTIPROPOSITO

	Describimos el circuito de un amplificador de audio que es capaz de reproducir señales de casi cualquier fuente, ya sea un captor telefónico, un micrófono y hasta un parlante (usado como micrófono). Se alimenta con tensiones desde 3V, lo que permite su uso en aparatos de reducidas dimensiones y cuando se lo alimenta con 9V tiene una potencia superior a 1,5W sobre un parlante de 4ohm. Pero la principal ventaja radica en que el circuito integrado puede ser sustituído por otros componentes y que su costo es reducido.

	*- DESARROLLO*

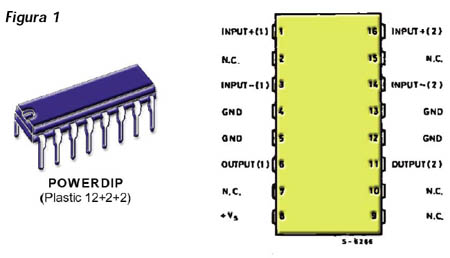

	El TDA 2822 es un amplificador de audio estéreo de muy bajo costo que se alimenta con tensiones a partir de 3V, posee buen desempeño y tiene un costo bajo (figura 1). Pensando en estas características, armamos un prototipo que resulta ideal para trabajar como amplificador telefónico, pero nada impide que pueda ser empleado en porteros eléctricos y hasta en radios portátiles. El circuito de la figura 2 tiene la capacidad de captar las diferentes señales de las líneas telefónicas para amplificarlas y enviarlas a un parlante. Sin necesidad de tener el auricular del teléfono justo al oído, se pueden atender las llamadas telefónicas (manos libres), de manera que podremos, por ejemplo, trabajar de manera más cómoda, sujetando el papel y la birome, mientras apuntamos lo que nos podrían dictar telefónicamente. En distintas circunstancias no queremos que nestra conversación sea escuchada por otros, para esto se puede emplear una salida, que se ha puesto para grabar la llamada o para emplear auriculares y dejar nuestras manos libres para realizar cualquier otra tarea.




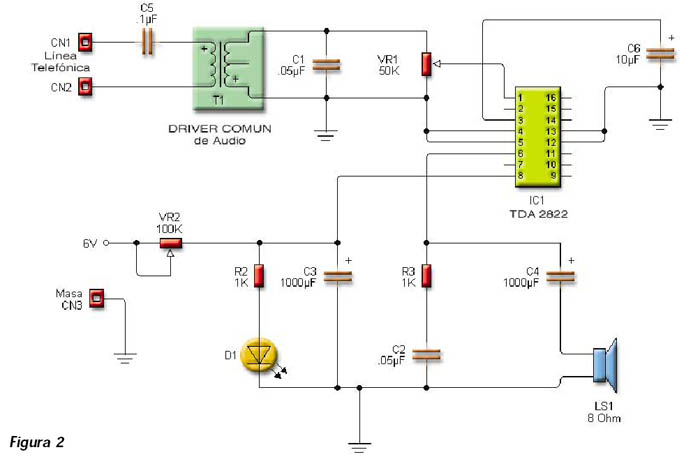

	El consumo es muy bajo y se alimenta con una tensión de 6v. Es importante considerar cómo es y cuál es el funcionamiento de una línea telefónica y de un teléfono, como el que usaremos para el montaje de este equipo. Al aparato telefónico se lo puede dividir en tres circuitos: - CONVERSACION - MARCACION - TIMBRE Las tensiones de alimentación son de 48V y el margen de corrientes con el que funciona el teléfono está comprendido entre 20 y 100mA. Actualmente el microteléfono del circuito de conversación está integrado por un circuito electrónico con amplificadores incorporados, que evitan el efecto local o "sidetone", consistente en la autoescucha por medio del microteléfono, pero muchas unidades no poseen un buen amplificador. Por ese motivo, proponemos este aparato que, a su vez, nuestro circuito se comprende de tres partes: - CIRCUITO DE ENTRADA DE SEÑAL - CIRCUITO DE AMPLIFICACION - CIRCUITO DE SALIDA Para la entrada de señal, el amplificador se conecta sobre la línea telefónica. Para esto se puso el capacitor C5 y el transformador T1 en el circuito de la figura 2. Con el motivo de adaptar la señal de la línea a este circuito, se realiza un primer filtrado con el capacitor C1, con la función de eliminar las posibles señales de radiofrecuencia que se pueden introducir por la línea telefónica. El transformador T1 trabaja como separador de impedancias (se puede emplear cualquier driver de audio, incluso los pequeños de las radios a transistores antiguas), entonces se encargará de aislar totalmente nuestro circuito de la línea telefónica. Puede ser cualquier transformador driver, incluso del tamaño pequeño de los empleados en las antiguas radios transistorizadas. El capacitor C1 es un estabilizador, que tiene la función de hacer lo más estable posible la tensión, luego del primer filtrado. El circuito de amplificación está compuesto por el integrado IC1, un TDA2822, que tiene la función de aumentar el nivel de señal que viene del potenciómetro VR1, que también lo recibe del transformador T1. Al descolgar el teléfono, llegará la señal a la pata 1 del circuito integrado, que la amplificará, y enviará por medio de la pata 6 a los circuitos de salida. A través del capacitor de acoplamiento C4, la señal llega amplificada al parlante, de esta manera se evita la tensión continua que hay en la salida de la pata 7 del integrado, si esto pasara podría llegar a saturarse el núcleo magnético interno, produciría una distorsión sobre la señal que se estuviera reproduciendo en esos momentos. También se puede conectar un auricular o un grabador, porque el circuito tiene una toma auxiliar. Al conectar el jack macho a uno de los dispositivos citados con anterioridad, el parlante queda anulado. El circuito de puesta en marcha del equipo tiene un interruptor, que en nuestro caso está incorporado sobre el potenciómetro VR1, VR2, la resistencia R2 y el led. Se prenderá éste cada vez que se active el interruptor de ON/OFF que mencionamos anteriormente. La placa de circuito impreso se muetra en la figura 3.

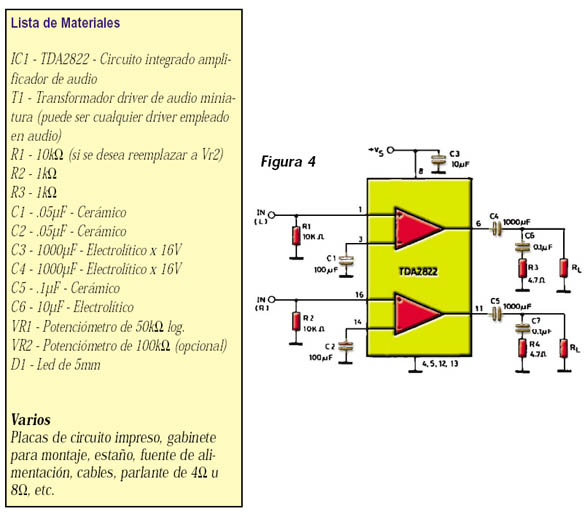

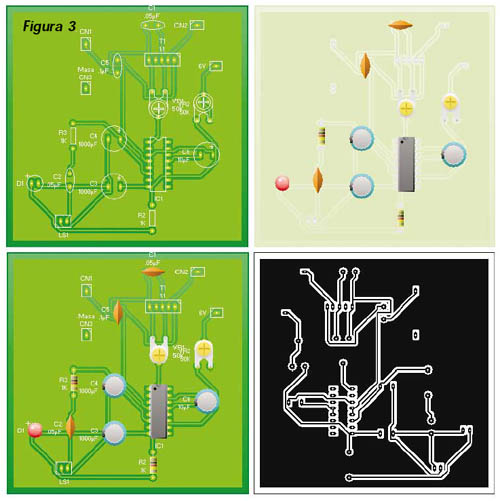

	Cabe aclarar que VR2 regula la tensión de alimentación del amplificador (y también el consumo), pero puede ser reemplazado por un resistor fijo. Para la prueba del circuito, se conectan los cables que van a la línea telefónica en paralela con ésta. Después se activará el circuito y accionará el interruptor incorporado en el potenciómetro. Al descolgar el microteléfono se oirá el sonido característico de la señal para llamar, si se llagara a marcar un número, se escuchará desde el micrófono los ruidos que se hacen al marcar los números, esto ocurre si hacemos una llamada. Al recibir una llamada, la recepción se hará de dos manera: una con empleo del micrófono y la otra con uso de auriculares o por conexión del grabador. En el caso del micrófono se puede regular el volumen para evitar la realimentación que comúnmente se produce un ruido molesto. Para finalizar, este circuito emplea sólo un amplificador del integrado, razón por la cual se pueden armar 2 circuitos de características similares. En la figura 4 se muestra el circuito del amplificador estéreo sugerido por el fabricante.



	*Autor: Horacio D. Vallejo*
