CANDADO ELECTRONICO

Presentamos el circuito de una llave de seguridad de múltiples usos. Se trata de un relé que sólo es activado cuando se aprieta en secuencia una serie de pulsadores o las teclas de un panel. Dicho "candado" vuelve a cerrarse cuando se presiona cualquier otro pulsador. Su configuración es muy sencilla y el montaje no reviste cuidados especiales.

DESARROLLO
Este circuito es una llave electrónica que permite la operación de un relé cada vez que se accionan en secuencia una serie de pulsadores miniatura.

Como un extremo de cada pulsador se conecta a masa, es posible emplear un teclado telefónico común del tipo de filas y columnas.

Solamente colocando en el teclado un número de código, mediante la presión de las teclas respectivas, será posible desbloquear el relé que accionará el equipo a controlar.

El sistema basa su funcionamiento en un circuito lógico construido a partir de un CMOS CD4044 y 3 compuertas NAND de un circuito integrado CD4011.

Este circuito actúa sobre un transistor, que será el encargado de excitar un relé por cuyos contactos circulará la corriente de activación del equipo a controlar.

Una vez que el relé está activado, el sistema no cambia de estado razón por la cual el candado permanecerá abierto indefinidamente hasta que llegue una nueva señal de control.

Cabe aclarar que el relé sólo podrá activarse si se presionan, en una secuencia correcta, las teclas de un teclado elegidas como número de código.

El circuito eléctrico del candado se muestra en la figura 1, donde se puede observar que para destrabar el candado, deberá presionarse, en primer lugar, la llave (pulsador o tecla), correspondiente a S1, luego S2, luego S3 y por último S4.

Si se presionara cualquier otra tecla, la secuencia será reseteada y se deberá volver a comenzar con la secuencia de activación.

Para que el sistema antirrobo (candado) entre en funcionamiento (vuelva a desactivarse el relé), se debe presionar cualquier tecla que no corresponda a la secuencia elegida.

En el diagrama figuran como S5, S6, S7, ... S10. Cabe aclarar que el mismo número de código será quien habilitará la alimentación del circuito a controlar.

El relé utilizado en este proyecto es de 12V de bobina de los utilizados para circuitos impresos.

El teclado puede construirse con pulsadores miniatura (también para circuitos impresos), disponiéndolos sobre una base de baquelita o cualquier otro material de soporte, en tres filas y dos columnas. Como hemos dicho, también se puede usar un teclado matricial miniatura.

Una aplicación importante de este proyecto es como antirrobo para el automóvil. En ese caso el relé controla la ignición de la bobina del carro de modo tal que sólo se podrá poner en marcha el vehículo cuando se “abra el candado” en forma electrónica..


Autor: Ing. Horacio D. Vallejo
FIGURA 1

FIGURA 2

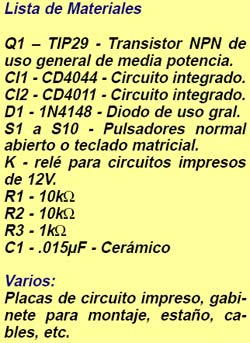

MATERIALES
