Los que hemos
ensayado la construcción de un grid-dip nos
hemos encontrado con el inconveniente constructivo,
de demasiada capacidad parásita y mucha inductancia
en las conexiones al zócalo de las bobinas
lo que limita la frecuencia superior a los 70 –
100MHz, especialmente al emplear componentes comunes.

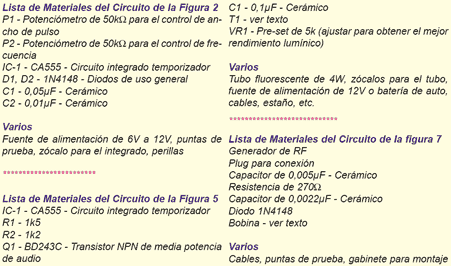

En la figura 7 vemos un circuito
muy simple de un adaptador que hace las veces de
grid-dip empleando un oscilador externo o un generador
de RF común. Según los datos que se
pueden extraer de la página en donde se encuentra,
el zócalo para la bobina, se encuentra en
el extremo de un tubo metálico de alrededor
de 30-40 mm de diámetro, y en su interior
están el diodo (de germanio en aquella época)
y la resistencia de 270ohm.
Por el extremo opuesto al del zócalo
sale un cable que va a un gabinete donde se halla
el microamperímetro de 100µA.
Aunque puede usarse el instrumento
que se tenga a mano, puede ser un viejo téster
analógico en su posición de corriente.
Su empleo es el mismo que con un
grid-dip convencional, se mueve la frecuencia del
oscilador externo, hasta que se encuentra un pozo
en la corriente del instrumento, en ese momento
se lee la frecuencia en el oscilador. Aparentemente
llegaba hasta los 300MHz, la bobina para esta frecuencia,
tiene dos o tres espiras sobre una forma alrededor
de 19 mm. Todas son iguales, con tres bobinas se
cubre el rango 100 a 300MHz. |
