LUCES SECUENCIALES PARA ILUMINACION AMBIENTAL

Utilizando las herramientas que nos brinda la electrónica digital se ha desarrollado un juego de luces decorativas: Este sistema genera hasta 6 colores diferentes a partir de los tres colores eléctricos primarios. El intervalo de tiempo de cambio de colores es definido por el usuario.

INTRODUCCION

Los focos pueden ser de hasta 100 watts cada uno, y se pueden colocar hasta 3 luminarias de cada color ubicadas estratégicamente en el área a iluminar.

La iluminación consiste de 6 colores diferentes. El orden de los colores a visualizar son: Rojo, Amarillo, Cian, Verde, Azul, y Magenta. La lógica principal del circuito se desarrolló usando el mapa de Karnaught de 3 variables.


DESARROLLO
Para lograr la visualización de los 6 colores, se utilizan los colores eléctricos primarios: Rojo, Azul y Verde y de éstos se obtienen los colores secundarios: Amarillo, Cian y Magenta.

Para obtener los colores secundarios, se mezclan los colores de la siguiente forma:

  • Amarillo = Rojo + Verde
  • Cian = Verde + Azul
  • Magenta = Rojo + Azul

Necesitamos entonces una ecuación booleana que combine los colores primarios para que genere así la secuencia de los 6 colores distintos.

En base al orden de aparición de los colores, se genera la tabla de la figura 1, de la cual se sustrae la información para los resolver los mapas de Karnaught de la figura 2.

Se obtienen las siguientes ecuaciones:

La lógica principal del circuito se representa en la figura 3.

Si se refiere a la figura 1, observará que estamos utilizando el conteo del 0 al 5, por lo cual, configuramos el contador para que se reinicie cuando la cuenta llegue al 6. Esto lo logramos utilizando una compuerta AND en los pines B y C (pines 11 y 14) del contador y conectando la salida al Reset del mismo (pin 9). Ver figura 5.

Los pulsos de reloj para el contador se generan con una compuerta NAND Schmitt Trigger CMOS 4093. figura 4.

La duración de cada cambio de luz esta dada por el usuario, que puede ajustarla moviendo el potenciómetro según la velocidad deseada.

Se ha utilizado el Triac 2N6073 de 4A. Para poder conectar hasta 3 focos de cada color. Soportando así un máximo de 3 Amperes en cada Triac.

Ya que:



Finalmente, para controlar la carga con el circuito digital, se utilizó la interfase de la Figura 5, En la cual se observa que se utiliza una luminaria roja, dos azules y tres verdes, esto con el fin de mezclar los colores proporcionalmente para lograr que los colores secundarios sean definidos correctamente.

Sin embargo, es decisión del usuario si desea agregar hasta 3 luminarias de cada color ó bien cambiar la resistencia R6, R7 y R8 de la figura 5, por resistencias variables (potenciómetros) que regulen la intensidad de los focos.

El diagrama completo del circuito se encuentra en la figura 6.


CONCLUSIONES
El procedimiento utilizado para esta aplicación, puede ser empleado también para otros tipos de proyectos en donde se conozca el número de eventos y el nivel lógico de las salidas de cada evento (por ejemplo; semáforos, codificadores, alarmas etc.)

Se han utilizando los mapas de Karnaught para obtener la ecuación lo más reducida posible. Se ha elegido este método, ya que tiene la ventaja de presentar un alto nivel de confiabilidad, y un bajo costo económico en la elaboración del proyecto.


BIBLIOGRAFIA
[1] NTE Semiconductors. 6ta Ed.
[2] Apuntes de la materia Electrónica Básica / Electrónica Digital
“Escuela Tecnológica de Occidente” Guadalajara, Jalisco.
Profesores: Miguel Angel Eusebio
Ruano / Enrique Carvajal Ferrer.

Autores: M. C. Haro Martínez Bernardo - Ing. Arízaga Jasso Adriana
FIGURA 1

FIGURA 2

FIGURA 3

FIGURA 4

FIGURA 5

FIGURA 6

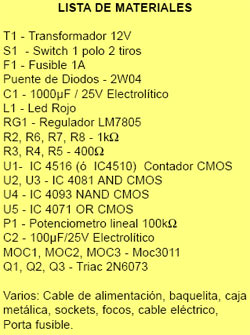

MATERIALES
