MEDIDOR DE INTENSIDAD DE CAMPO
El medidor de intensidad de campo que proponemos puede servir para verificar el funcionamiento de pequeños transmisores de radio, micrófonos sin alambre, walkie-talkies, transmisores de radioaficionados y muchos otros. Este aparato indicará la presencia de odnas de radio en la banda de frecuencias que van de 100kHz, aproximadamente, hasta más de 100MHz.
LISTADO DE MATERIALES
  • Q1, Q2 - BC548 o equivalentes - transistores NPN de uso general
  • D1 - 1N34 o cualquier diodo de germanio
  • P1 - 10k - trimpot
  • M1 - 0-200 µA - VUmetro
  • S1 - interruptor simple
  • B1 - 3V - 2 pilas
  • XRF - choque de 47 uH a 500 uH
  • C1 - 100 nF - capacitor cerámico
  • R1 - 2M2 x 1/8W - resistor (rojo, rojo, verde)
  • R2 - 10k x 1/8W - resistor (marrón, negro, naranja)
  • R3 - R4 - 4k7 x 1/8W - resistores (amarillo, violeta, rojo)

Varios:
Puente de terminales, soporte para pilas, antena telescópica, caja para el montaje, alambres, soldadura, etc.

INTRODUCCION

Muy simple de montar, el indicador de RF, o medidor de intensidad de campo, servirá para la realización de pruebas con equipos que generen ondas de radio.

La alimentación del circuito se hace con dos pilas, y el uso de antena telescópica permite la operación fácil en cualquier condición.

COMO FUNCIONA
Las ondas electromagnéticas, captadas por una antena telescópica, inducen una corriente de alta frecuencia que alcanza el circuito vía reactor de RF XRF. Este choque de RF impide que las señales pasen hasta la línea de tierra del aparato, las desvía hacia el diodo detector D1. Después de la detección, la señal rectificada es amplificada por dos transistores en la configuración Darlington, así aumenta en millares de veces su intensidad.

La señal es retirada del emisor por una derivación del trimpot P1, es llevada para el indicador que es un microamperímetro del tipo usado en VU de 0-200µA.

El trimpot permite ajustar la corriente de reposo en el instrumento, o sea el punto de indicación "cero". Así, en la presencia de señal de radio tenemos variaciones de tensión en P1 que hacen que se deflecte la aguja del instrumento.

La escala de este instrumento puede graduarse en términos de intensidad relativa de la señal. Teniendo por base un transmisor de potencia conocida, será fácil elaborar este tipo de escala.

Vea que el circuito no necesita sintonizarse. El uso de un choque de RF posibilita la cobertura de toda la banda mencionada sin necesidad de sintonía.

MONTAJE
En la figura 1 tenemos el diagrama completo del aparato.

En la figura 2 tenemos su montaje, para principiantes y experimentadores, en puente de terminales. Nada impide que los lectores que tengan la posibilidad de realizar este montaje en placa de circuito impreso, lo hagan.

Los transistores son NPN comunes de uso general y para el trimpot se admiten valores próximos, como 4k7 y 22kohm.

El diodo D1 puede ser cualquiera de uso general de germanio.

Si tiene dificultad para encontrar el choque de RF listo, enrolle unas 100 ó 200 vueltas de alambre fino (32 ó 34 AWG) en un bastón de ferrite de 1 cm de longitud y diámetro entre 0,4 y 0,8 cm.

El instrumento es un VUmetro común de 200µA o incluso un miliamperímetro de 0 a 1mA.

Observe la polaridad de la conexión del soporte de pilas, así como del instrumento, ya que con una inversión, el mismo tiende a deflexionar (señalar) hacia la izquierda.

AJUSTE Y USO
Aproxime la antena telescópica a cualquier transmisor pequeño, pero sin tocar ninguna parte de su circuito, principalmente en la antena. Una vez ajustado el trimpot para deflexión cero, el mismo debe mover la aguja de M1 cuando se conecta el transmisor.

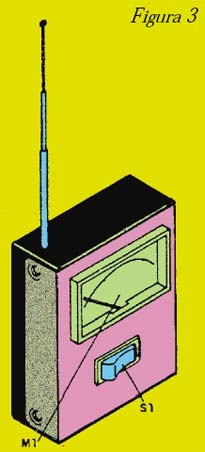

Comprobado su funcionamiento, instálelo en una cajita como la de la figura 3, para mayor comodidad de uso.

Autores: Ing. Horacio D. Vallejo, Federico Prado, Luis H. Rodríguez,
Juan Pablo Matute, Rafael Domínguez, Peter Parker.
FIGURA 1

FIGURA 2

FIGURA 3
