El circuito de la figura 1 es un generador de tres efectos lumínicos diferentes que puede ser empleado para adornar un árbol de navidad, la puerta de una casa en fechas especiales, una vidriera, un salón de espectáculos, etc.

El primero de los tres efectos consiste en un simple circuito intermitente con un ciclo de encendidos y apagado de 1 a 4 segundos aproximadamente. Otro efecto consiste en un centelleo permanente, es decir, ahora las luces no encienden a pleno sino que centellean con un efecto similar al de un tubo fluorescente cuando el “elemento no arranca”, con la ventaja que dicho centelleo puede ser regulado a voluntad del usuario.

Por último, un tercer efecto consiste en un “doble fundido de luces”, lo que significa que las luces pueden encenderse a pleno inmediatamente y luego apagarse lentamente con un efecto similar al de las luces de un cine o, al revés, encenderse paulatinamente y luego apagarse abruptamente.

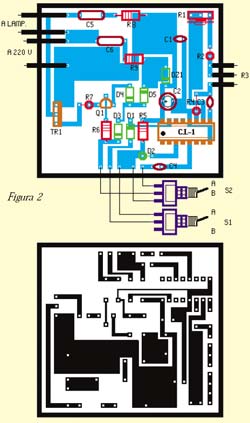

La selección de los efectos se realiza con la conmutación de las llaves S1 (vea el circuito de la figura 1) y S2 y tanto el tiempo de ciclo de cada efecto como su ajuste fino se realizan con R1 y R3 que pueden ser reemplazados por potenciómetros para que puedan ser variados fácilmente. Nuestro circuito requiere de solo tres semiconductores, un circuito integrado CMOS (del cual empleamos parte como etapa osciladora y los divisores para generar cada uno de los tres efectos) tipo CD4060, un transistor NPN tipo BC548 y un triac TIC226D que será el encargado de controlar las lámparas de salida.

Tal como dijéramos antes, R3 nos permite variar el tiempo de cada efecto, siendo notable cuando realizamos el fundido de una luz (para encendido o apagado, tal cual lo explicáramos antes). Girando dicho potenciómetro haremos que el fundido se haga lento o rápido.

Debido al efecto de los divisores internos del CD 4060, en la pata 15 tendremos la señal generada por el oscilador (de unos 3000Hz), dividida por 1024, en la pata 3 la señal estará dividida en frecuencia por 16384 y en la pata 5 por 327716.

Sin entrar en detalles de funcionamiento, cada vez que accionemos S1 y S2, estaremos combinando los efectos de las señales a la salida de cada divisor, cuya resultante se aplicará a la base de Q1, quien comandará al Triac para encender o apagar las luces según el efecto seleccionado. Por la frecuencia en que se producen, los efectos de intermitencia y centelleo no requieren ajuste, a tal punto que R3 y R1 no tiene ingerencia, salvo que de ex profeso se baje la frecuencia del oscilador. Para el efecto de desvanecimiento habrá que ajustar el potenciómetro.
