AMPLIFICADOR DE GANANCIA ELEVADA

Continuamos brindando una serie de circuitos prácticos coleccionables pertenecientes a la colección: "Club Saber Electrónica". Cada circuito fue tomado de publicaciones anteriores, adaptándolos con la inclusión de componentes de fácil adquisición en el mercado de América Latina. Sin embargo, en muchos casos, es posible que no encuentre un componente específico, en ese caso, contáctenos por teléfono o por mail y veremos la forma para que Ud. tenga el componente que no consigue en su localidad. Si bien no se incluye el dibujo de la placa de circuito impreso, cada circuito es lo suficientemente sencillo para que Ud. realice su propio diseño.

MONTAJE

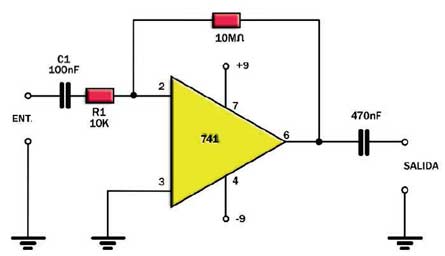

La ganancia de esta etapa amplificadora de audio es 1000 y está dada por la relación de valores entre el resistor de realimentación y el resistor de entrada R1. La salida es de baja impedancia (alrededor de 50 ohm) y la entrada tiene una impedancia determinada por R1. La fuente de alimentación debe ser simétrica. Se puede emplear un LF356 si se quiere un amplificador de mejor desempeño.


De la Redacción de Saber Electrónica
