FUENTE 12V + 12V CON PROTECCION CONTRA CORTOCIRCUITO

Continuamos brindando una serie de circuitos prácticos coleccionables pertenecientes a la colección: "Club Saber Electrónica". Cada circuito fue tomado de publicaciones anteriores, adaptándolos con la inclusión de componentes de fácil adquisición en el mercado de América Latina. Sin embargo, en muchos casos, es posible que no encuentre un componente específico, en ese caso, contáctenos por teléfono o por mail y veremos la forma para que Ud. tenga el componente que no consigue en su localidad. Si bien no se incluye el dibujo de la placa de circuito impreso, cada circuito es lo suficientemente sencillo para que Ud. realice su propio diseño.

MONTAJE

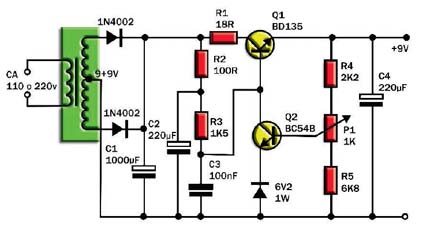

Esta fuente tiene protección contra las sobrecargas en el circuito de salida. El punto de disparo del sistema de protección, formado por Q2, está determinado por el ajuste de P1. La fuente emplea un transformador de 9 + 9V y proporciona corrientes hasta de 500mA.


De la Redacción de Saber Electrónica
