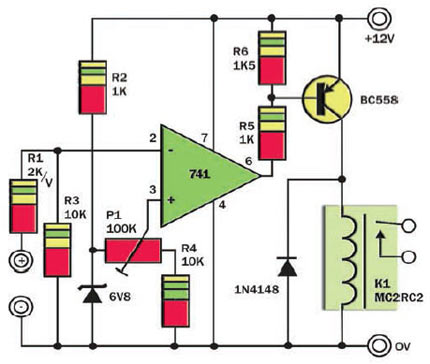

El circuito indicado
activa el relé cuando la tensión de
entrada sobrepasa un cierto valor ajustado por el
potenciómetro P1. El valor de R1 se calcula
con aproximación en función del valor
de la tensión normal de entrada, será
del orden de 2kohm?para cada volt. Así, si
la tensión normal de entrada fuera de 100V,
el resistor será de 100 x 2 = 200kohm. El
diodo zener puede tener valores en un rango relativamente
amplio de valores, entre 3V3 y 7V2, siempre con
disipación del orden de 400mW. |
