CURSO DE FUENTES CONMUTADAS - LECCION 9
FUNCIONAMIENTO DE CIRCUITOS COMERCIALES CON TDA4601

En esta entrega terminamos de explicar las fuentes con CI TDA4601 y explicamos el modo de conseguir información en Internet sobre este circuito integrado.

INTRODUCCION

Si Ud. desea conseguir información extra sobre alguna fuente específica puede hacerlo cómodamente desde su PC a través de Internet. Nosotros vamos a tomar como ejemplo al integrado TDA4601 pero el procedimiento es el mismo para cualquier otro.

Tengo acceso a más de 2500 carillas de información sólo del tema fuentes. Evidentemente que esa cantidad de información no puede manejarse en la forma clásica porque haría falta un ejército de empleados administrativos para manejarla. Por eso, toda la información está volcada en un archivo de Excel que se actualiza semanalmente. Este archivo puede bajarse gratuitamente de páginas correspondientes a asociaciones de técnicos a las cuales puede acceder a través de webelectronica; en APAE, por ejemplo, se encuentra en el rubro “Contenido de boletines de la página principal”.

Apenas tenga el archivo instalado en su máquina debe abrirlo apareciendo algo similar a lo indicado en la figura 1.

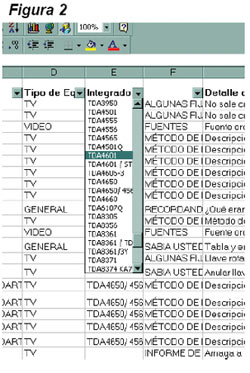

Esto es solo una muestra del contenido de esta base de datos que tiene muchas páginas de Excel. En nuestro caso y como ejemplo nos interesan las fuentes que contienen el circuito integrado TDA4601. Por eso sacamos el extracto que mostramos y que fue obtenido de la base de datos general picando en el encabezado de la columna E en donde se obtiene un listado resumido como el indicado en la figura 2 en donde aparecen todos los integrados nombrados en la base de datos y entre ellos el TDA4601.

Picando en el TDA4601 se obtiene todo lo relacionado con el mismo que se resume en la figura inicial 1. De esta figura se puede observar que las fuentes con TDA4601 se guardan todas con el nombre interno F48 y que existen 10 variantes de la misma desde la F48/2 a la F48/11. En la F48/1 aparece un diagrama interno muy claro de nuestro integrado que nos permite entender su funcionamiento más profundamente que con toda la información que manejamos hasta ahora. Esta figura es ideal para repasar el funcionamiento del TDA4601 tal como lo analizáramos en la entrega anterior, pero ahora con el circuito interno completo.

También se pueden leer fallas relacionadas con las fuentes que usan este integrado en diferente marcas y modelos de TV. Busque la marca y modelo que corresponda y lea el informe correspondiente.

Los informes no son los clásicos de los libros de fallas, que según opinión del autor sólo sirven para colgarlos de un clavito en el baño, al lado del inodoro. En efecto, aún no puedo entender cómo se le puede sacar utilidad a una información del tipo NO FUNCIONA CAMBIAR R542 cuando además de R542 hay 2500 componentes más que generan la misma falla. Por otro lado, alguien que conoce del tema se da cuenta de inmediato que la mayoría de las fallas no son reales. En una palabra, que el autor le aconseja no comprar ese tipo de libros a pesar de la popularidad que ellos tienen; producto de una banda de aficionados a la mala reparación que pululan en nuestro gremio a la pesca de dinero fácil y que creen que esos libros son la panacea universal. El autor ha escrito un solo libro de reparaciones dedicado a los centros musicales (próximo a salir por la editorial HASA) y le llevó mas de tres años completarlo y corregirlo. Este libro está hecho del mismo modo que se hacen los informes que continuamente publicamos en Saber Electrónica. Los informes provienen de reparadores realmente establecidos como tales y son verificados por departamentos especializados. Cuando es necesario son completados por ese mismo servicio. En ellos se indica una falla solo como ejemplo, pero se explica cómo se hizo para encontrarla y se indican las variantes con respecto a otras marcas y modelos con circuitos similares o el mismo componente.

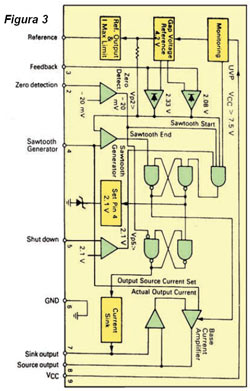

DIAGRAMA EN BLOQUES COMPLETO DEL TDA4601

En la figura 3 podemos observar todos los detalles internos de este integrado para deducir fallas pocos comunes.


CIRCUITOS SIMILARES EN OTROS MODELOS Y MARCAS DE TV

No tiene sentido poner aquí todas la variantes de circuitos; pero sí es conveniente incluir aquellas que tienen cambios significativos. Por ejemplo en la figura 4 se puede observar el circuito del Daenix DTC1470M un cambio importante para el caso en que no se pueda conseguir el termistor PH81.

Este componente no es imprescindible. Su función es reducir la potencia disipada sobre el de modo que no sea necesario utilizar un resistor de elevada potencia. Se puede reemplazar por un resistor de 10K 5W y un diodo 1N4007 en serie. Esta modificación se pueda realizar en cualquier marca y modelo de TV que use TDA4006.

En la misma figura se puede observar en línea punteada una sección utilizada sólo en equipo de 220/110V automáticos. El transistor Q801 se agrega para que la fuente funcione aún con baja tensión de red de 110V (aproximadamente 60V eficaces). En algunos casos rebeldes de TVs que funcionen en 220V hay muchos componentes innecesarios que si fallan pueden alterar el funcionamiento aún en 220V. Por lo tanto, aconsejamos desoldar Q801, R804, D806 y ZD82 y probar. Si la fuente funciona bien puede dejarla modificada.

En la figura 5 se puede observar el circuito del Drean 3332 DR y del White Whestinghouse 33020 DR. Este modelo tiene como variante el apagado por un relé conectado sobre la tensión de 110V que alimenta al horizontal.

En la figura 6 se puede observar otra variante de encendido más inteligente. Si un fabricante se decide a utilizar un relé no es lógico que lo ubique sobre un secundario, porque de ese modo cuando el TV esté apagado la fuente está conectada y trabajando y un transitorio de tensión la puede quemar. Si el relé se ubica antes del rectificador en puente, se resuelve el problema pero se genera otro. Se debe colocar un transformador y un regulador para generar 5V de continua destinados al microprocesador y al receptor infrarrojo del control remoto.

En la figura 7 se puede observar una variante también destinada a generar una baja tensión permanente, pero en este caso de 12V. Se trata del TV Kenia K2014R o White-Westinghouse W 2014R o Nobles 20TC-676. Estos fabricantes prefieren utilizar un oscilador de autobloqueo especial que se puede observar en la parte inferior de la figura. El transistor Q50 es el oscilador básico realimentado desde la pata 3 de TSP50 a través de R53 y C54 con D52 como limitador de tensión positiva a 0,6V y negativa a 6,2V. El diodo D53 evita que C54 se cargue a pico produciendo la descarga durante los semiciclos negativos. El circuito del transistor Q51 lo transformador en un limitador del tiempo de actividad tomando como tensión de control la carga de C55. C52 es el rectificador de red de la fuente auxiliar. Este tipo de fuente se utiliza para mejorar el rendimiento de la fuente permanente pero es muy susceptible de fallas debido al pequeño tamaño de Q50 y al hecho de que se encuentra a merced de los transitorios de red.

En la figura 8 se puede observar una fuente realmente muy compleja que posee fuente auxiliar de baja tensión con un circuito de control construido alrededor de un STRD1005 con un transistor excitador externo 2SC2331Y. La red R826, R827, R828 y el capacitor C836 conforman el bloque de arranque de la fuente auxiliar. Estos TVs son 220/110 automáticos pero a diferencia de los casos anteriores, utilizan un circuito integrado STR80145 que modifican el circuito rectificador de modo que en 110V opera como doblador de tensión y en 220V como rectificador puente. De este modo, la fuente principal se alimenta siempre con 310V tanto en 110 como en 220V. Como protección de la tensión no regulada se conectó un circuito Crosbar modificado que opera haciendo conducir al tiristor Q806 cuando la tensión supera los 350V.


CONCLUSIONES
De este modo agotamos el tema de las fuentes con circuito integrado TDA4601. Analizamos el funcionamiento completo de las mismas con todas las variantes conocidas y además explicamos algo muy importante: cómo ubicar la información dentro de la extensa información de web. Ud. puede tener acceso gratuito a la misma ingresando a la página de APAE en www.apae.org.ar y tener bien a mano dentro de su PC el índice de boletines técnicos. Seguramente encontrara allí la información que buscaba sobre cualquier tema de electrónica de entretenimiento.

Autor: Ing. Alberto Horacio Picerno
