Analicemos el circuito de la figura 2. Allí vemos un micrófono conectado a un amplificador simple con una ganancia G. La masa no es perfecta en estos casos, por lo que entre la salida del micrófono y la entrada del amplificador se genera una er, que es una tensión de ruido, que puede ser inducido por transformadores, dimmers, lámparas de descarga, tubos fluorescentes, etc.

A la salida del amplificador tenemos la señal del micrófono amplificada, pero también se amplificó el ruido. Hay que buscar una forma de atenuarlo o eliminarlo.

Para esto se diseñaron los circuitos balanceados (vean la figura 3). Aquí vemos que la señal del micrófono entra a un transformador, en cuyo secundario las tensiones se dividen por dos y se envían fuera de fase con respecto a masa. Aquí utilizamos un amplificador operacional, el cual, recordemos que amplifica solamente la diferencia de señal entre sus entradas. Si aparece una señal en fase en ambas entradas el operacional la rechaza de acuerdo a su CMRR (Common Mode Rejection Ratio) o Relación de Rechazo al Modo Común, no obteniendo señal a la salida. Observen en este caso que, mientras la señal del micrófono entra al operacional fuera de fase y es amplificada (+Vm/2 y –Vm/2), el ruido entra en fase, por lo que es rechazado.

Por eso en la ficha Canon vemos 3 conductores, el de masa (pata 1), el de +mic (pata 2) y el de –mic (pata 3). En los micrófonos phantom la alimentación de +48V va por los cables de +mic y –mic a través de sendas resistencias.

En la figura 4 tenemos el diagrama completo del adaptador. Tenemos dos preamplificadores de micrófono de bajo ruido hechos con un par de transistores, dado que tienen menor ruido que los integrados. (En realidad porque los integrados de bajo ruido para micrófonos son carísimos e inconseguibles). Las salidas de estos preamplificadores entran a un operacional TL071 para que se produzca el balanceo y posterior rechazo del ruido. La salida del mismo es del tipo de línea desbalanceada y puede conectarse a cualquier amplificador o consola por medio de un plug común de guitarra.

Para alimentar el circuito integrado y lograr los +48V necesarios recurrimos a un truco: a un transformador común de 12 + 12 VCA x 500mA le conectamos una pata a masa. La salida de 12VCA se conecta a una fuente de media onda, que carga en un hemiciclo al electrolítico de 1000uF positivo y en el otro al de 1000uF que va a negativo. La salida de 24VCA se conecta a un doblador de tensión (que nos provee unos 65V sin regular) y éste es derivado a un pequeño regulador en base a un MJE340, cuya base está a un potencial de 48V por medio de dos zener de 24V puestos en serie. El emisor de este transistor nos ofrece los +48V necesarios para alimentar el micrófono, lo cual hacemos por medio de dos resistencias de 10K. La placa de circuito impreso está en la figura 5 y la disposición de los componentes en la figura 6.

Recuerden armarlo en una caja metálica y en la medida de lo posible blinden el transformador de alimentación para evitar que capte algún zumbido por la salida desbalanceada.

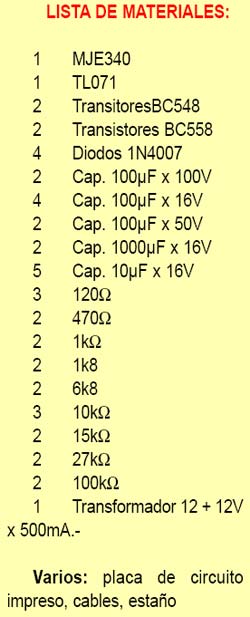

FIGURA 5

FIGURA 6
