Vamos a comenzar
nuestro proyecto abriendo el programa, en este caso
el Livewire, para ello hacemos doble click en el
ícono correspondiente al programa o lo “traemos”
desde el menú principal como se muestra en
la figura 2.
Una vez que abrió el programa, deberá
comenzar a trabajar con el proyecto, comenzando
a colocar los elementos del circuito sobre la
hoja de trabajo, para lo cual tendrá que
hacer un “click” en la galería
de componentes, tal como se muestra en la figura
3. Tenga en cuenta que deberá estar seleccionada
la herramienta apropiada, como se muestra en el
círculo destacado de la figura 3.
Luego aparecerá un recuadro con los materiales
que necesitaremos para armar nuestro prototipo
(galería). Comienza la lista con la sección
fuentes (Power supplies), elegimos lo que necesitamos,
para lo cual debemos hacer un click en la fuente
y arrastrarla hacia fuera del recuadro donde se
encontraba (la galería), y soltarlo en
el escritorio de trabajo, tal como muestra la
figura 4.
Haciendo doble click en la fuente que está
en la hoja de trabajo, aparecerá un recuadro
para ponerle la tensión necesaria (figura
5), en el caso de nuestro proyecto es de 6V.
De la misma manera que “arrastramos”
la fuente hacia la hoja de trabajo, sacamos cada
una de las resistencias, pero ahora, desde la
galería de Componentes Pasivos (Pasive
Components), figura 6.
Aquí también, haciendo doble clic
sobre cada resistencia (como sucede con todos
los componentes) tenemos la opción para
determinar el valor de la resistencia, como se
observa en la figura 7.
Pegamos de la misma forma un potenciómetro
en nuestra hoja de trabajo y colocamos su valor
haciendo doble click sobre el componente para
que aparezca el cuadro de propiedades.
Hecho esto, de la misma galería, seleccionamos
los capacitores, los arrastramos hasta la hoja
de trabajo, hacemos doble clic sobre cada uno
y en la caja de diálogo le indicamos el
valor (figuras 8 y 9).
Para colocar el diodo sobre el tablero (hoja
de trabajo) debemos cambiar de galería,
seleccionamos la correspondiente a Semiconductores
Discretos (Discrete Semiconductors), figura 10,
y arrastramos un diodo tal como explicamos para
otros elementos. Para indicar qué tipo
de diodo usaremos, debemos hacer un click con
el botón derecho del mouse sobre el componente,
la figura 11 muestra el listado que se despliega
para que podamos seleccionar el valor correcto.
De la galería “Componentes de Salida”
(Output Components) seleccionamos y arrastramos
un relé hacia la hoja de trabajo (figura
12).
De la galería “Circuitos Integrados”
(Integrated Circuits) o “Cis Analógicos-/Mexcladores”
(ICs Analogue/ Mixed), según la versión
de programa que Ud. posea, elija el temporizador
555 y arrástrelo hasta el escritorio (hoja
de trabajo), figura 13.
Colocamos también la llave de encendido,
arrastrándola desde la galería “Componentes
de Entrada” (Input Components) y un pulsador
que llamamos SW1.
De esta manera, tenemos todos los componentes
del circuito y ahora debemos interconectarlos.
No hay un método preestablecido para interconectar
componentes, la práctica le dirá
cuál es lo mejor. En lo personal, prefiero
colocar los componentes sobre la hoja de trabajo,
ubicarlos en una forma más o menos ordenada
y luego proceder a conectarlos. Luego, si es preciso
insertar algún componente adicional lo
hago de la forma acostumbrada, retirándolo
desde la galería y si sobra el componente
simplemente lo elimino haciéndole un clic
sobre él para seleccionarlo y luego apretando
la tecla “delete”. Si algún
componente no se encuentra en la posición
que creemos adecuada, podemos rotarlo. Para eso
debemos seleccionar el componente y cliquear en
la barra de herramientas como muestra la flecha
en la figura 14.
Para construir el circuito de la figura 1, debemos
rotar también el capacitor C1 y así
tenemos todos los componentes. Lo que nos falta
es unirlos para formar nuestro diagrama circuital.
Para unirlos, de la barra de menú nos aseguramos
que estamos utilizando la herramienta adecuada
(si no ha hecho nada, seguramente está
utilizando esta herramienta pues es la que empleamos
para arrastrar los componentes a la hoja de trabajo).
Comenzaremos interconectando la batería,
para ello, mueva el mouse hasta el pin superior
de la batería (posición (a) de la
figura 15). Cuando coloca el Mouse sobre el pin
aparecerá un recuadro que lo identifica;
presione el mouse y muévalo hasta el componente
donde quiere hacer la unión, tal como se
muestra en (c) de la figura 15.
Note que hemos hecho una curva, ésta se
realiza automáticamente si es que Ud. mueve
el mouse con el botón izquierdo presionado
y lo suelta en el lugar donde quiere hacer la
curva y luego lo vuelve a apretar. En este caso
unimos primero la batería con el interruptor
SW2.
Al principio es posible que cometa errores, si
esto sucede no se desespere, siempre tiene la
oportunidad de “volver un paso atrás”
haciendo click sobre la flecha correspondiente
desde la barra de menú (figura 16).
Continuando con el armado del circuito, una las
patas V+ y RS con el otro extremo de SW2, luego
una la parte superior del potenciómetro
VR1 con la unión existente entre las dos
patas del 555 y el interruptor SW2. Para ello
dirija el Mouse sobre el pin superior de VR1,
haga click con el botón izquierdo y muévalo
en la dirección de la conexión ya

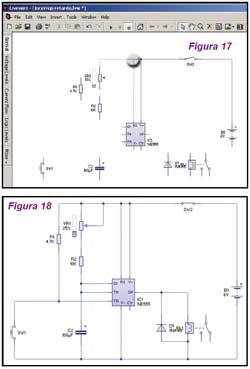

hecha, tal como muestra la figura 17.
Tenga en cuenta que para unir dos pistas, simplemente
debe\ deslizar el Mouse sobre una pista existente
y soltar el botón izquierdo. Cuando haga
esto se agrega la conexión en el punto
de unión. Recuerde que si se equivoca puede
apretar la opción “deshacer”
desde la barra de menú. De la misma manera
puede unir todos los componentes del circuito
hasta obtener la configuración final (figura
18).

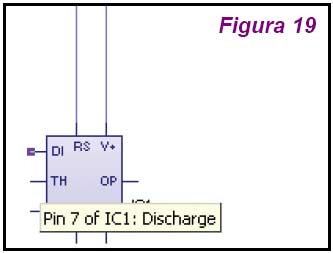

Para saber cuáles son las terminales del
circuito integrado (número de pata) debe
apoyar el mouse sobre cada terminal para que aparezca
un cartelito que le indique el número de
pata y la función que cumple (figura 19).
¡Ya hemos armado el circuito! en la próxima
edición veremos cómo se simula su
funcionamiento. Recuerde que si no quiere esperar,
puede bajar el archivo completo de la web.
