¿Qué
es una batería?
Una batería es una fuente de energía
eléctrica (es una fuente de potencia portátil).
Las baterías están constituidas por
elementos químicos que almacenan energía.
Al conectarlas a un circuito, esta energía
química se convierte en energía eléctrica
que puede luego alimentar al circuito.
¿Qué tamaño de batería
se utilizan en electrónica?
Las baterías vienen en todo clase de tipos
y tamaños. La mayoría de las baterías
consisten en un grupo de pilas, en donde cada

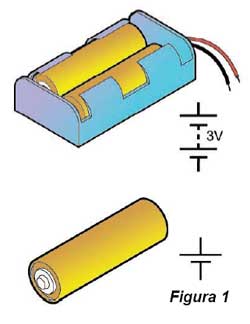

pila provee cerca de 1.5V (figura 1). Por lo tanto
4 pilas crean una batería de 6V y 3 pilas
una de 4.5V.
Como regla general, mientras más grande
es la batería, más tiempo durará
(ya que contiene más químicos y
por lo tanto será capaz de convertir más
energía). Una batería de mayor voltaje
no dura más que una batería de menor
voltaje. Por lo tanto, una batería de 6V
formada por 4 pilas AA dura mucho más que
una batería PP3 de 9V (batería de
9V común), ya que por ser físicamente
más grande contiene una mayor cantidad
total de energía química. Por lo
tanto, aquellos equipos que requieren mucha potencia
para operar (por ejemplo un reproductor portátil
de CDs, el cual tiene un motor y un láser
para leer los CDs) siempre utilizarán pilas
AA y no baterías PP3.
Los microcontroladores PICAXE generalmente requieren
entre 3 a 6V para operar, y por lo tanto es mejor
utilizar una batería formada por tres a
cuatro pilas AA. Nunca utilice una batería
PP3 de 9V ya que la alimentación de 9V
puede dañar el microcontrolador.
¿Qué tipo de batería
debo utilizar?
Los distintos tipos de baterías contienen
diferentes químicos. Las baterías
de carbón-zinc son las más baratas,
y son adecuadas para utilizarse en muchos circuitos
de microcontroladores. Las baterías alcalinas
son más costosas, pero tienen una vida
mucho más larga y se las debe emplear cuando
se necesita alimentar dispositivos que requieren
mucha corriente tales como motores. Las baterías
de litio son mucho más costosas pero tienen
una larga vida, y por lo tanto se utilizan comúnmente
en circuitos de computadoras, videocaseteras,
etc. Otro tipo de baterías son las baterías
recargables, las cuales pueden recargarse cuando
se agotan. Estas están hechas, usualmente,
de níquel y cadmio (Ni-cad) ó de
hidróxido de metal cadmio (NiMH).
Atención:
Nunca haga corto-circuito en los terminales
de una pila o una batería. Las baterías
alcalinas y las recargables pueden suministrar
corrientes muy grandes, y pueden calentarse tanto
que pueden llegar a “explotar” o derretir
la carcasa. Siempre asegúrese de conectar
la batería en el sentido correcto (rojo
positivo (V+) y negro negativo (0V ó tierra)).
Si las baterías se conectan al revés
el microcontrolador corre peligro de calentarse
y dañarse.
Los paquetes de baterías se conectan a
menudo, al circuito integrado mediante cables
con conectores adecuados. Asegúrese siempre
que los cables rojo y negro estén conectados
en la dirección correcta. También
es de mucha utilidad pasar los cables de la batería
a través de los agujeros del tablero antes
de soldarlos en su lugar (esto proveerá
una unión mucho más fuerte la cual
será mucho menos propensa a soltarse).
Nunca use una batería PP3 de 9V para alimentar
directamente a un microcontrolador, ya que el
mismo sólo trabaja con voltajes entre 3
y 6V.
Algunos soportes de baterías pequeñas
requieren la soldadura de cables a contactos metálicos
en la caja. En este caso debe ser muy cuidadoso
de no sobrecalentar los contactos metálicos.
Si los contactos se calientan mucho, derretirán
el plástico que los rodea y por lo tanto
se caerán. Una buena manera de prevenir
esto, es pedirle a un amigo que sostenga los contactos
metálicos con una pinza pequeña.
Las pinzas actuarán como un disipador de
calor y ayudarán a evitar que el plástico
se derrita.
