En algunas ocasiones
puede que desee emitir sonidos más fuertes.
En este caso lo adecuado es utilizar un parlante
(bocina) en vez de un zumbador. Al utilizar parlantes
es necesario conectar un condensador (por ejemplo
un condensador electrolítico de 10µF)
al circuito del microcontrolador para evitar causarle
daños al chip. Recuerde que, al igual que
el zumbador, los parlantes sólo operan correctamente
si están montados en una “caja de sonido”.
Después de conectar el zumbador, el mismo
puede probarse utilizando un simple programa tal
como el siguiente:
Main:
Sound 2, (65,100)
Sound 2, (78,100)
Sound 2, (88, 100)
Sound 2, (119, 100)
Go to main

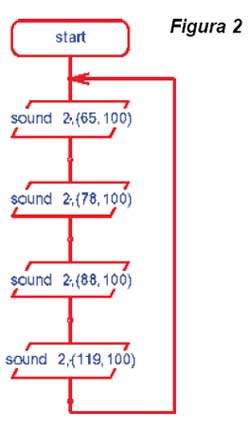

Este programa hará que el zumbador (conectado
al pin de salida 2) haga 4 sonidos diferentes
(valores 65, 78, 88, 119), siguiendo el diagrama
de flujo de la figura 2.
Vea qué sencillo es programar…
-
“main”
(del inglés “principal), es una
etiqueta que dice que está por empezar
el programa.
-
“sound 2”
es una instrucción que dice que el PICAXE
genere un sonido y lo emita por la salida 2,
cuya frecuencia dependerá del primer
número que está entre paréntesis
en la instrucción y su valor puede ser
cualquiera entre 0 y 127.
Si el zumbador no funciona verifique:
-
Que el valor del
sonido (primer número en el paréntesis)
esté entre 0 y 127
-
Que se esté
utilizando el número de pin correcto
dentro del programa.
-
Que todas las conexiones
estén bien soldadas.
Para probar este elemento puede utilizar el circuito
que dimos en Saber 211.
En síntesis, al utilizar el comando sound,
el primer número indica el número
de pin (en los proyectos el pin 2 es utilizado
frecuentemente). El siguiente número es
el tono, seguido por la duración. Mientras
más alto es el tono, mayor será
la altura tonal del sonido (tome en cuenta que
algunos zumbadores no pueden emitir tonos muy
altos y por lo tanto valores mayores de 127, puede
que no se escuchen).
Al utilizar sonidos múltiples puede incluirlos
todos en la misma línea. Por ejemplo:
Sound 2, (65,100, 78, 100, 88, 100, 119,
100)
El programa BASIC mostrado en la tabla 1 utiliza
un bucle for...next para emitir 120 sonidos diferentes,
utilizando la variable b1 para almacenar el valor
(tono) del comando sound.
El número almacenado en la variable b1
aumenta 1 en cada bucle (1- 2-3-etc.), por lo
tanto, al utilizar la variable b1 en la posición
del tono, la nota se cambia en cada bucle. El
programa de la tabla 2 realiza la misma tarea
pero en orden inverso (contando el tono en cuenta
regresiva).
Le aconsejamos que lea el artículo de
la edición anterior, que baje de Internet
el programa para trabajar con PICAXE y realice
sus propios “ejemplos”. Si no tiene
la edición anterior y los programas para
trabajar con los microcontroladores PICAXE, puede
bajarlos sin cargo de nuestra web: www.webelectronica.com.ar,
haciendo click en el ícono password e ingresando
la clave: “picaxe212”.
|
