Teniendo en cuenta
que la tensión de salida de un fonocaptor
magnético está en el orden de los
5mV, debemos tener mucho cuidado con el tema de
la inducción electromagnética, dada
la extrema facilidad para captar ruidos de corriente
alterna. Como ésta es una unidad independiente,
decidí hacerla a baterías. Para que
tenga fidelidad y ganancia la única opción
de diseño es el amplificador operacional,
pero si utilizo uno con integrados voy a tener mucho
nivel de ruido (típicamente 4 veces más
que con transistores) y un consumo importante, que
limitaría la vida útil de las baterías.
Es por eso que me decidí a hacer un operacional
discreto, esto es con transistores y resistencias,
obteniendo un muy bajo ruido y un consumo mínimo
(1,5mA por canal), lo que asegura una vida prácticamente
ilimitada de las baterías. Podemos ver el
circuito en la figura 3.
Como vemos, es un elemental amplificador
operacional, cuya fuente de corriente es una resistencia
de 27K; la entrada está fijada a una impedancia
de 47K, que es valor óptimo para el funcionamiento
del pick-up y la red de ecualización está
conectada entre la salida y la entrada inversora.
La resistencia de 120 ohms fija la ganancia del
sistema, si ésta es muy elevada y satura
la entrada de la placa de sonido de la PC puede
aumentarse, con lo que disminuye la tensión
de salida.
En la figura 4 tenemos el dibujo
de circuito impreso de un canal y la ubicación
de los componentes en la plaqueta, recuerden que
hay que hacer dos plaquetas idénticas para
la versión estéreo: una para el canal
izquierdo y una para el canal derecho.

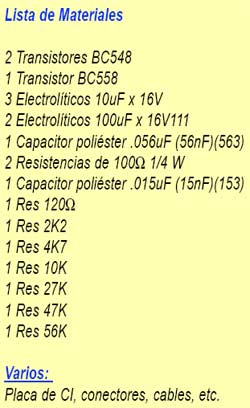

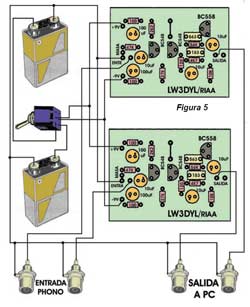

En la figura 5 hay un diagrama
de montaje completo para los que recién se
inician. Recuerden que la llave de encendido debe
ser doble, para que corte el positivo y el negativo
al mismo tiempo, de lo contrario se descargaría
una de las pilas. |
