La vida agitada de las grandes ciudades, la mala alimentación, y el estrés son la causa principal de los infartos, afección susceptible a cualquier persona adulta, sobre todo, con exceso de peso. La mayoría de las personas, cuando enfrentan este problema y no lo pueden llevar a un buen fin, su cuerpo se ve afectado por las constantes alteraciones que se producen como respuesta a los estímulos ambientales o factores estresantes. Los primeros síntomas que generalmente se presentan son: dolor en el brazo izquierdo, adormecimiento de alguno de los brazos, y dolor directamente en el pecho, justo en el corazón. Esto último inminentemente da como resultado un ataque cardíaco.

Finalmente está demostrado que una persona con un ritmo de vida más tranquilo, con una rutina constante de ejercicio físico y una buena dieta, tiene menos probabilidades de sufrir un infarto.

La actividad eléctrica del corazón se realiza en tal forma que las ondas que recorren el músculo cardíaco positivizan las regiones hacia las cuales se acercan y van negativizando las zonas de las cuales se alejan. Esto equivale a decir que la onda de activación se puede representar como un dipolo:

Tal es el concepto que se aplica tanto a una célula aislada como al corazón. Cuando una célula se encuentra en reposo tiene cargas negativas en su interior y cargas positivas sobre la membrana que la cubre.

Un electrodo que registrara los fenómenos eléctricos en uno de los extremos del exterior de una célula en reposo, daría como gráfica una línea horizontal. Si esta célula fuese activada, por medio de un estímulo, habría que representar la onda de activación como un dipolo con su polo positivo en la parte anterior (sentido en el que se aloja el dipolo). El electrodo recogería los efectos del dipolo de activación y daría lugar a una gráfica de dirección hacia arriba (positiva) que va aumentando en altura o voltaje conforme el dipolo se acerca al electrodo. El vértice de este trazo coincidirá con la llegada de la onda de activación al extremo de la célula, es decir, al electrodo. El descenso del trazo correspondería a la disminución rápida de los efectos del dipolo de activación sobre el electrodo.

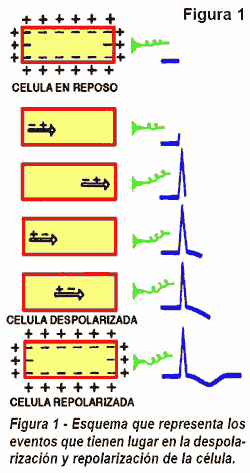

La célula que dejó su estado de reposo, lo recupera gracias a la onda de recuperación, que se produce con el dipolo de recuperación. Este dipolo viaja en el mismo sentido sólo que con su polo negativo por delante. La recuperación es más lenta, por lo que el trazo es de morfología distinta y de inscripción más lenta. Tiene dirección inversa a la del trazo de activación. El proceso de repolarización y despolarización se muestra en la Figura 1.

• Hipertrofia ventricular derecha
• Hipertrofia ventricular izquierda
• Bloqueos de rama
• Bloqueo de rama derecha
• Bloqueo de rama izquierda
• Cardiopatía isquémica
• Isquemia subendocárdica
• Isquemia subepicárdica
• Infarto subendocárdico
• Infarto transmural
• Arritmias cardíacas

• Clasificación de arritmias
  1. Hiperactivas
  2. Extrasístoles
  3. Parasístoles
  4. Taquicardias
  5. Flutteres
  6. Fibrilaciones
  7. Hipoactivas
  8. Impulsos y ritmos de escape
  9. Bradicardia sinusal
  10. Bloqueos

El estudio de un enfermo y de su enfermedad, tiene como una de sus metas, conocer el grado en el que el paciente se encuentra alejado de la normalidad en sus funciones físicas; mientras más enfermo se encuentre, más lejos de la normalidad se halla.

Cuando el corazón deja de funcionar correctamente, la consecuencia para el individuo enfermo es la disminución de su capacidad de realizar esfuerzos físicos y la aparición de numerosos síntomas directamente derivados de esta incapacidad, atribuibles a que el corazón ha perdido en mayor o menor grado su energía vital, con las consecuencias que lo anterior tiene en todo el organismo, y en particular, en ciertos sistemas o en ciertos órganos.

El electrocardiógrafo consta de un galvanómetro, un sistema de amplificación y otro de registro.

Las contracciones rítmicas del corazón están controladas por una serie ordenada de descargas eléctricas que se originan en el nodo sinusal de la aurícula derecha y se propagan a los ventrículos a través del nodo aurículoventricular y del haz de His (un haz de fibras neuromusculares). Mediante electrodos aplicados en varias regiones del cuerpo se puede obtener, tras amplificarlas, un registro de estas descargas eléctricas (transmitidas por los tejidos corporales desde el corazón hasta la piel). Este registro se llama electrocardiograma (ECG). La aguja del galvanómetro sólo se desplaza hacia arriba o hacia abajo. Cuando la corriente eléctrica que está registrando un electrodo va en la dirección del mismo, lo que se registra en el electrocardiograma es una onda positiva, es decir un desplazamiento de la aguja del galvanómetro hacia arriba; por el contrario, si lo que está registrando el electrodo es una corriente eléctrica que se aleja de él, lo que se obtendrá en el registro es una onda negativa, por el trazado que origina la aguja del galvanómetro al desplazarse hacia abajo.

Las principales partes de un ECG son: la onda P, una onda más o menos sinusoidal que refleja la descarga eléctrica que se origina y propaga por las aurículas; el complejo QRS, que muestra el paso de la onda eléctrica a los ventrículos y la activación de éstos; y la onda T, señal de la repolarización de los ventrículos. El electrocardiograma es extremadamente útil para el diagnóstico y control de las arritmias cardíacas, de la angina de pecho y del infarto agudo de miocardio.

Las características del cable deben ser las siguientes:

1. Coaxil
2. Un solo canal
3. Calibre 24
4. 1.5m de longitud.

La ganancia propuesta del amplificador de instrumentación es de 20, en las hojas de especificaciones del encapsulado se establece una ecuación para la ganancia del mismo y está dada por:

G= (49.4kW/RG) + 1

La resistencia RG para una ganancia de 20 tiene un valor de:

RG = 49.4kW/(20-1)= 2.6kW

La configuración del circuito es la que se muestra en la figura 3.

Av= (1 + Rf / Ri )

Si el valor de la resistencia de retroalimentación (Rf) es de 100kW, la resistencia de la entrada no inversora se calculó de la siguiente manera:

Ri = Rf /( Av-1) = 100k / (50-1)=2.04kW

Finalmente se presentó un voltaje de cd en las entradas del amplificador de instrumentación, esto debido a capacitancias parásitas presentes en los electrodos, para eliminar este voltaje en continua, se diseñó un acoplamiento descrito a continuación, en la figura 5.

El diagrama de interface del sistema, se muestra en la figura 8:

Como se observa en el último esquema, el intercambio de datos se realiza entre el MCP2150 y la PDA a través del Transceiver Óptico. Para que posteriormente, programando el Puerto IRda de la PDA, se realice la adquisición de datos enviados por el transceiver óptico. Nota: es muy importante tener una sincronización de la transmisión de datos así como mantener el protocolo de transmisión de datos que utiliza el puerto IRda. Finalmente los datos adquiridos serán enviados a una dirección IP haciendo uso de las comunicaciones móviles GPRS de GSM, en donde se almacenará dicha información, será comparada con patrones de patologías ya establecidos de acuerdo a una fuente de la Universidad del IMT de los EE.UU.
