El teléfono celular Panasonic EB-GD90
trabaja con tecnología GSM en las bandas

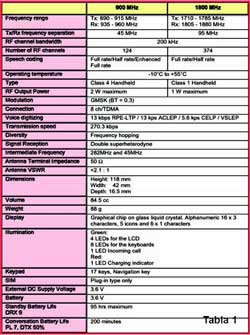

de 900MHz y 1,8GHZ. En la tabla 1 se resumen las
especificaciones de este aparato.
Este teléfono puede ser conectado a una
computadora personal compatible para ajustes electrónicos
y diagnóstico de fallas por medio de un
programa que “corre” desde una unidad
de interface que puede ser “emulada”
mediante programas de desbloqueo y reparación.
En nuestra web: www.webelectronica.com.ar, con
la clave gd90, puede bajar un programa para trabajar
con este teléfono así como el conexionado
del cable de interface entre el celular y la PC
y el manual de servicio completo.
Panasonic informa que la verificación
y ajuste de la unidad (teléfono) puede
ser realizada si se cuenta con el siguiente equipo:
1- Caja interface, parte número:
IFB003/IFB004
Esta caja provee (figura 1):
-
a- Tensiones de salida reguladas
de +7.2V, +5.6V y +4.8V. La tensión de
+7.2V es utilizada como fuente para las baterías
tipo Li-Ion (compatibles con otros productos),
La tensión de 5.6V se usa para testeos
en PCB (para verificar directamente desde el
impreso) y la salida de 4.8 V se utiliza para
testear la unidad completa.
La caja interface IFB004 es una versión
vieja que provee salidas DC de +4.8V, +7.2V
y +8.6V. También permite seleccionar
tensiones externas a través del cable
de interface.
-
b- interface RS232. Asegúrese
de que la unidad bajo prueba esté provista
de los niveles de señales y formato correctos.
2- Computadora Personal (PC)
La PC (Compatible con IBM) es utilizada como una
unidad bajo prueba controladora. Esto, en conjunto
con la caja interface, permite realizar todas
las pruebas normalmente provistas a través
del teclado del teléfono bajo prueba.
3- Fuente de alimentación
Provee una tensión DC de 12V a la caja
interface IFB003 o IFB004.
4- Unidad: batería externa (figura
2)
Da una tensión DC de 3.6V a la caja interface
IFB003 o IFB004 para compensar el flujo de corriente
cuando la unidad bajo prueba es utilizada al máximo.
5- Base para reparación PCB (figura
3)
Esta unidad provee las conexiones necesarias entre
los PCBs (los PCBs son las placas de circuito
impreso con todos los componentes) principales
y el teclado, y las conexiones entre el PCB principal
y el equipo de prueba externo.
6- Adaptador RF (figura 4)
Esta unidad provee una conexión de RF entre
la unidad bajo prueba y el equipo de prueba externo.
Tiene una agarradera en la parte trasera para
permitir al adaptador y a la unidad bajo prueba,
ser colgados o estar suspendidos desde/en un rack
(bastidor) adecuado o un brazo del canal, si se
requiere.
7- Téster GSM
Esta unidad actúa como una estación
base suministrando los requerimientos GSM y también
da facilidades para medir señales GSM.
Este es, sin dudas, el equipo más costoso
y difícil de reemplazar, sin embargo, con
el transcurso de estas notas veremos cómo
podemos efectuar pruebas básicas hasta
que pueda contar con este valioso instrumento.
8- Cable interface (figura 5)
El cable interface permite la conexión
entre una computadora y la unidad bajo prueba
vía IFB003.
9- Software
Este es el software de prueba para la unidad GD90
y debería ser instalado en la computadora
personal para ser utilizado para testeo.

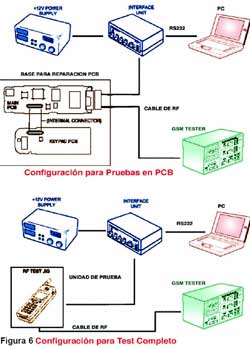

En la figura 6 se puede observar el conjunto
de instrumentos y accesorios necesarios para efectuar
las pruebas.
Reiteramos que si Ud. desea el manual de servicio
completo, para saber cómo se realizan las
pruebas para determinar el estado del teléfono,
lo puede bajar gratuitamente de nuestra web con
la clave dada en este artículo. También
aclaramos que en próximas ediciones continuaremos
desarrollando este tema, haciendo referencia a
éste y otros teléfonos celulares.
|
