CABLE COAXIL "10 BASE 5" Y PAR TRENZADO UTP
	Siguiendo con el análisis de los diferentes cables y topologías empleadas para el cableado de computadoras, con el fin de establecer una comunicación eficiente, analizaremos en este artículo dos de los elementos de enlace más empleados en la actualidad. Preste atención a las categorías de los cables UTP dado que éstas limitan la máxima velocidad de transferencia de datos que es posible de manejar una red.
	- CABLE COAXIL GRUESO (THICK COAX, 10 BASE 5)

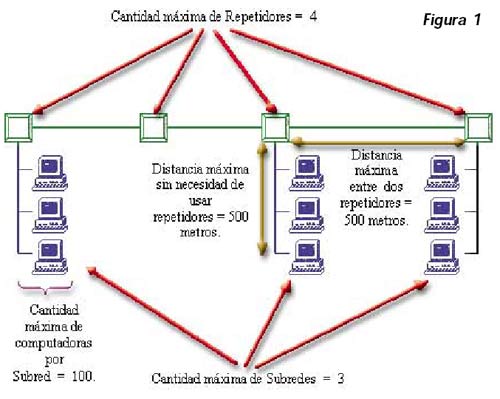

	Al cable coaxil grueso también se lo conoce bajo otras denominaciones, por ejemplo: - "Thick coax" en inglés significa coaxil grueso. - "10 Base 5" hace referencia a la norma. Más allá de esta variedad de apodos, si encontramos cualquiera de estos términos, ya sabemos que se refieren a la utilización del cableado coaxil grueso. Básicamente, el coaxil grueso es el mismo tipo de cable que el coaxil fino, con la diferencia de que posee dimensiones mayores. Las principales características del coaxil grueso son: - Suele usarse en instalaciones más grandes. - Es menos sensible a las interferencias, por tener un grueso apantallamiento - Es menos flexible y de colocación más complicada que el coaxil fino (BNC). Por ejemplo, mientras el cable coaxil fino se conecta directamente a la placa de red, mediante un simple conector macho, el cable coaxil grueso se conectará a la tarjeta de red mediante un circuito adaptador especial, llamado "transceptor", que se encuentra entre la tarjeta de red y el cable. Esto hace más costosa la instalación. - Es más costoso, desde el punto de vista económico, que el coaxil fino. - Respecto a las limitantes de cantidad de repetidores y cantidad de subredes, se pueden usar hasta 4 repetidores y 3 subredes de computadoras. Cada subred podrá tener hasta 100 computadoras. La distancia sin necesidad de usar repetidores o entre dos de ellos es de 500 metros. Si comparamos estos valores con el cable coaxil fino, llegaremos a la conclusión que el coaxil grueso soporta mayor cantidad de computadoras por subred y mayores distancias. La figura 1 muestra una red con las limitantes que deben ser tenidas en cuenta al efectuar el cableado con coaxil grueso.
	- PAR TRENZADO (UTO Y STP)

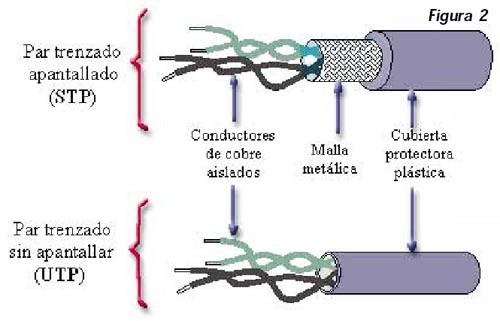

	Actualmente, este cable es el más usado en las redes de área local (LAN). Se compone de varios conductores de cobre, recubiertos por un material plástico aislante. Estos conductores están agrupados de a pares y trenzados o retorcidos, para disminuir la incidencia de las interferencias externas o provenientes del resto de los otros cables. La cantidad de pares de cables trenzados esd e 4 (8 conductores), no obstante también hay cables con, por ejemplo, 24 pares, estos últimos se usan para transmitir las señales de 6 PC. Los pares trenzados, pueden a su vez, estar cubiertos por una malla trenzada de hlos metálicos que lo protegen de las interferencias externas, es el caso del (STP, "Par Trenzado Apantallado"), o directamente no tener dicha cobertura (UTP "Par Trenzado Sin Apantallar"). Por último, tiene una cobertura de material plástico que lo protege de los agentes externos (sol, humedad, etc.). La figura 2 muestra los dos tipos de cable par trenzado (STP y UTP)
	- CARACTERISTICAS DEL CABLE UTP (PAR TRENZADO SIN APANTALLAR)
	El cable UTP, es también conocido como 10 base T, cuya sigla hace referencia a la norma. Sus principales características son: - Es el más difundido en redes de área local "LAN". - Es muy usado en redes con arquitectura Ethernet y Token ring. - El jeugo de conectores y fichas usadas en este cableado son muy prácticas, seguras, resistentes y económicas - Es el más liviano y flexible. Es muy fácil de instalar y mantener. - La distancia máxima que puede alcanzar la señal transmitida a través del cableado sin necesidad de usar repetidores que restauren la señal, a una velocidad de 10 Mbps (Megabits por segundo), con arquitectura Ethernet y topología en Estrella es de 90 metros. Con arquitectura Token Ring y topología en Anillo-Estrella se pueden alcanzar distancias de 100 metros. - Respecto a las limitantes de cantidad de repetidores y cantidad de subredes, rigen las mismas reglas que para el cable coaxil fino, por lo tanto, se pueden usar hasta 4 repetidores y 3 subredes de computadoras. - Es el más económico.
	- CATEGORIAS DE CABLE UTP

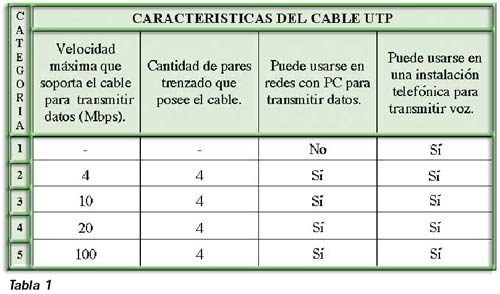

	Hay 5 categorías de cable UTP (1 a 5), cada una de ellas posee velocidades de transmisión y características propias. Cuanto mayor es el núymero de categoría, mayor es la velocidad de transmisión soportada por el cable. También cuanto mayor es el número de categoría, mayor es el número de vueltas de sus conductores a lo largo del cableado (están trenzados o retorcidos). La categoría de cable UTP que soporta mayores velocidades de transmisión, además de ser la más moderna y usada actualmente es la 5, esta categoría es la que conviene usar hoy en día, pues sus costos han descendido mucho y están al alcance de cualqueir uso que se le quiera dar, inclusive los instaladores de cableado la usan para hacer las instalaciones telefónicas. Durante la instalación del cableado no es conveniente usar cables y conectores (hembra y macho) de diferentes categorías, pues el rendimiento de la instalación será equivalente al de la categoría de menor performance, debido a que ésta hace de cuello de botella para las demás. El número de categoría al que pertenece el cable UTP viene especificado en su cubierta plástica externa. Por ejemplo, en un cable de categoría 4, aparecerá regularmente a lo largo de éste, la inscripción "CAT 4". Las principales características de las categorías del cable UTP son: - CATEGORIA 1: Se utiliza para transmitir voz en instalaciones telefónicas - CATEGORIA 2: Es el cable UTP más económico que hay para la transmisión de datos en la red - CATEGORIA 3: Es usado en antiguas redes Ethernet y Token Ring. Soporta velocidades de hasta 10 Mbps (Megabits por segundo) en redes Ethernet 10 BaseT. - CATEGORIA 4: Se usa en redes Ethernet y (Token Ring de 16 Mbps). La máxima velocidad de transmisión soportada es de 20 Mbps. - CATEGORIA 5: Es más moderno y costoso. El 50% de las redes de área local "LAN" actuales lo utilizan. Puede usarse en el ámbito de las categorías anteriores. Exige que la longitud máxima sin trenzar no supere los 13 milímetros. Soporta arquitecturas Ethernet, Fast Ethernet, Atm, Token Ring. La máxima velocidad de transmisión soportada es de 100 Mbps. - CATEGORIA 5, 6 O 7: Cualquiera de estas tres categorías constituyen una mejora de la categoría anterior (la 5) y pueden transmitir datos a 1 Gbps (Gigabits por segundo) La tabla 1 muestra las principales características del cable UTP para cada una de sus categorías.
	- CONECTORES USADOS CON CABLE PAR TRENZADO UTP RJ45

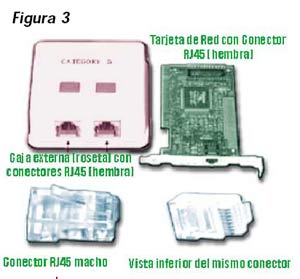

	Hay dos tipos de conectores RJ45, uno "plug" (macho) y otro "jack" (hembra). Los conectores RJ45 (macho y hembra) se usan para hacer las conexiones de red con cable par trenzado. El conector macho se enchufa en el conector hembra. La figura 3 muestra dos conectores RJ45 macho y conectores hembra de una tarjeta de red y una exterior "roseta".
	Las características sobresalientes de los conectores RJ45 (hembra y macho) son: - Son prácticos y cómodos de enchufar y desenchufar - Efectuar la instalación, para unirlos al cable UTP, es sencillo y fácil de hacer - Son muy resistentes a los manoseos y uso cotidiano - Son económicamente accesibles
	- PASOS PARA UNIR EL CABLE UTP AL CONECTOR PLUG RJ45 (MACHO)

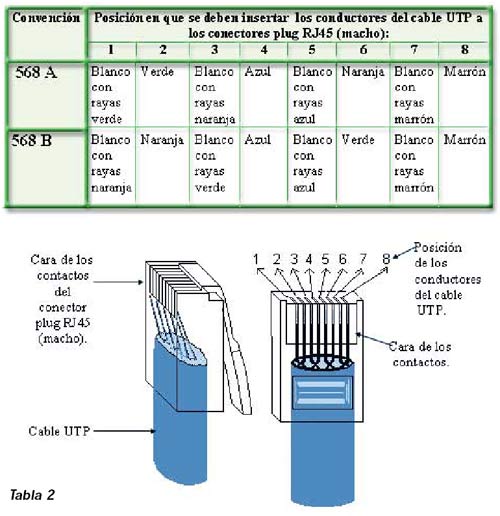

	1) Cortar el tramo de cable UTP (trar trenzado sin apantallar) que tengamos que usar 2) Pelar el cable, retirando la cobertura plástica externa. Atención porque el material plástico aislante de cada uno de los conductores internos que componen los 4 pares trenzados de cables no deberá ser quitado. 3) Tendremos que ordenar los cables. Está estandarizado que cada uno de los 8 conductores (4 pares) usen colores diferentes. Ellos son (naranja, blanco con rayas naranjas, verde, blanco con rayas verdes, azul, blanco con rayas marrones). Cada par está compuesto por un cable del color específico y otro blanco con rayas del mismo color de su par. Antes de insertar los pares de cables dentro del conector plug RJ45 (macho), debemos acomodarlos para que éstos respeten un orden entre ellos, de lo contrario el hub o la tarjeta de red de la PC no podrían identificar la procedencia de los datos con las respectivas posiciones de los conductores. Existen 2 convenciones que definen el color y la posición en que pueden ubicarse los conductores del cable UTP al insertarse en el conector RJ45. En la instalación del cableado se deberá adoptar indistintamente una u otra convención, pero no ambas a la vez, por ejemplo, si se optó por la convención 568 "A", todos los conectores RJ45 (macho o hembra) conectados a la tarjeta de red o al hub deberán respetar la posición de los cables que exige esta convención. Una vez elegida la convención que decidamos usar, no habrá necesidad de efectuar ningún tipo de configuración, pues el hub o la tarjeta de red aceptan la norma sin problemas en forma indistinta. La tabla 2 muestra la posición en que deben ir ubicados los cables en los conectores plug RJ45 (macho), para cada convención (A o B).

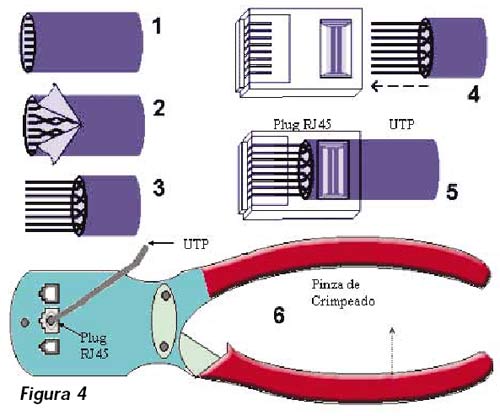

	4) Una vez que los cables se ordenaron según la convención elegida "A o B", deberán introducirse en el conector RJ45 5) Hasta que los cables hagan tope en el final del conector. 6) Por último, se inserta el conector plug RJ45 en una pinza de crimpeado, para que ésta al ser cerrada, ejerza presión sobre los contactos del conector y éstos aplasten a cada uno de sus conductores respectivos, de esta forma el cable UTP quedará firmemente adherido al conector. En la figura 4 se pueden observar los pasos detallados con anterioridad para unir el cable UTP al conector plug RH45 (macho).
	Autor: Gustavo Gabriel Poratti
