MONTAJE
- ELECTRIFICADOR - ESTIMULADOR - PARA CERCAS Y APRENDIZAJE |
|
Un electrificador de cercas es un aparato que entrega pulsos de tensión lo suficientemente grandes como para "insitar a animales" a que no se acerquen a los perímetros que delimitan un área determinada. Como estimulador, puede ser empleado para realizar ciertas experiencias en plantas y animales. Utilizado por médicos o entendidos en el tema, también puede servir como estimulador muscular. Este prototipo permite éstos y muchos usos más. | |
- DESARROLLO | |
Este
sencillo aparato genera pequeños impulsos eléctricos de
alta tensión que se pueden emplear para colocar en una cerca de
modo que los animales no se acerquen a ella. También puede provocar
estimulos eléctricos que pueden ser utilizados para "masajear"
zonas contracturadas o fláccidas, así como también,
para aliviar dolencias musculares y hasta experimentar con el crecimiento

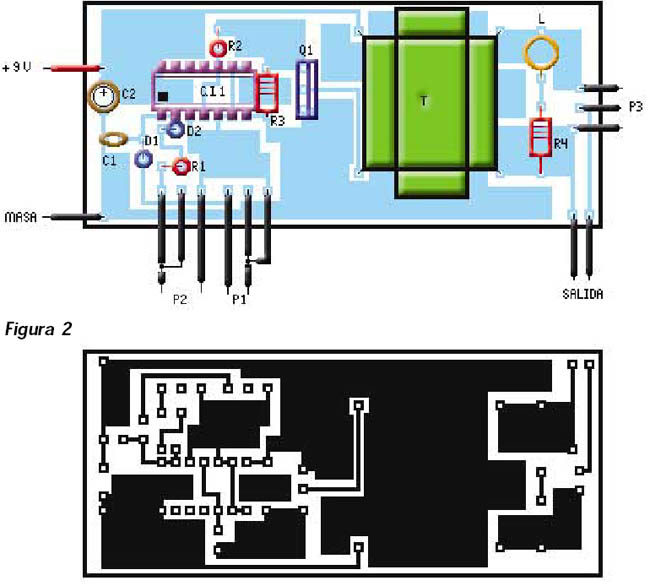

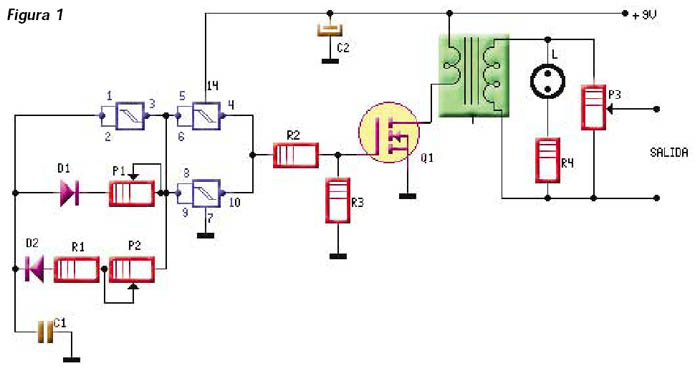

de plantas o el desarrollo de animales domésticos. Este dispositivo puede ser alimentado con pilas o una pequeña fuente de alimentación, produciendo picos de hasta 300V cuando se emplea un fly-back y 500V con el empleo de un transformador de alimentación, pero con muy baja capacidad de corriente, incapaces de producir daños y/o traumatismos. Aún así, se recomienda no armar este aparato con fines terapéuticos o por personas que no son entendidas en la materia. En cada tratamiento, se debe ajustar la intensidad y frecuencia de los pulsos generados, razón por la cual deberán manipularlo personas idóneas. El circuito se muestra en la figura 1 y consiste en un circuito inversor, construido a partir de compuertas CMOS que entregan la señal generada a un transistor de efecto de campo de compuerta aislada. En realidad, se puede colocar cualquier transistor de efecto de campo, pero el IRF630, presentó un excelente desempeño. La primera compuerta del CD4093 funciona como un oscilador cuya frecuencia y ciclo de actividad puede ser ajustada por medio de P1 y P2. Conviene ajustar P1 para un determinado ancho de pulso y luego variar a voluntad la separación entre los mismos, a través de P2 (en forma externa). Dos compuertas del CD4093, conectadas en paralelo, funcionan como "separadoras" e inversoras que entregan la señal de estímulo a la base de Q1. Este transistor, opera en las zonas de corte y saturación, con lo cual, en la salida de este componente se tiene un pulso de alta corriente que puede excitar al transformador que, por tener una relación de transformación elevada, entrega en el secundario, pulsos de alta tensión y baja corriente. La aparición de estos pulsos en la salida hará encender la lámpara de neón, indicando el funcionamiento del aparato. La porción de señal, que será utilizada como estímulos eléctricos, se regula por medio de P3. |
|
![]() |
|
Debe
tener en cuenta que por no ser una señal senoidal, el rendimiento
del transformador no será óptimo. Cuando va a utilizar el aparato como electrificador de cercas, T1 debe ser un fly-back de los empleados en televisores blanco y negro, conectando el primario del lado del transistor Q1, mientras que el secundario será el de alta tensión. Si va a emplear este equipo como estimulador, T1 debe ser un transformador de 220V 12V X 100mA, con el bobinado de 12 del lado del transistor. El armado no reviste cuidados especiales pero debe ser manejado por personas idóneas o responsables cuando se la va a emplear como estimulador. |
|
![]() |
|
![]() |
|
Autor:
Horacio Daniel Vallejo - hvquark@ar.inter.net |
|
![]() |
