MONTAJE - 2 CIRCUITOS DE MUESTREO DE SEÑAL
	Para la digitalización de señales de voz o para "cuantificar" una señal analógica es preciso tomar muestras a los fines de establecer parámetros codificados. En el presente artículo nos daremos a la tarea de diseñar un circuito capaz de hacer muestreos de una señal de banda limitada ó de banda base.
	- CONTENIDO

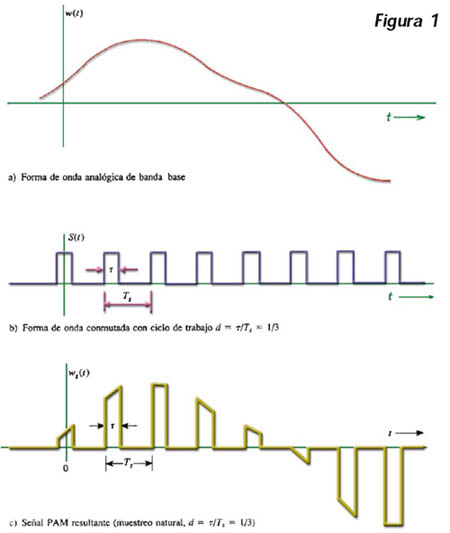

	La importancia del muestreo radica en que es parte fundamental para la conversión de señales analógicas en valores finitos digitales, además que es el preámbulo para la cuantificación de los valores analógicos de la señal de banda limitada. Dentro del muestreo existen dos tipos que son: 1) Muestreo Natural y 2) Muestreo de Cresta Plana El primero es muy fácil de generar, pero realmente para la cuantificación no es de mucha ayuda, sin embargo el segundo (Muestreo de creta plana) aporta mucho a la cuantificación de la señal analógica, debido a su característica peculiar de cresta plana. En la figura 1 mostraremos las gráficas representativas de cada uno de los muestreos.

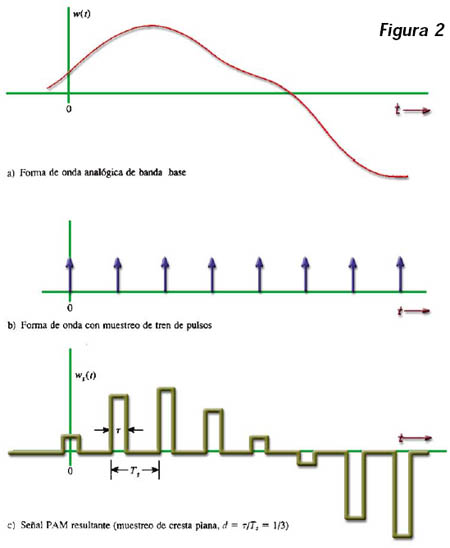

	En la gráfica anterior nos referimos al muestreo natural, donde en el inciso (a) mostramos la señal analógica de banda limitada, en el inciso (b) tenemos un tren de pulsos que es el encargado de generar las muestras de la señal analógica (si el lector desea puede indagar con el autor del presente artículo, acerca del análisis de esta señal de tren de pulsos, tomando en cuenta el teorema de muestreo y la función de muestreo. En la parte (c) de la figura 1 la señal Modulada por Amplitud de Pulso resultante. Para el caso del muestreo de cresta plana tenemos la gráfica de la figura 2 donde podemos observare que en la señal resultante (c), la cresta de los pulsos es plana, situación que como se ha venido manejando beneficia la cuantificación de la señal.

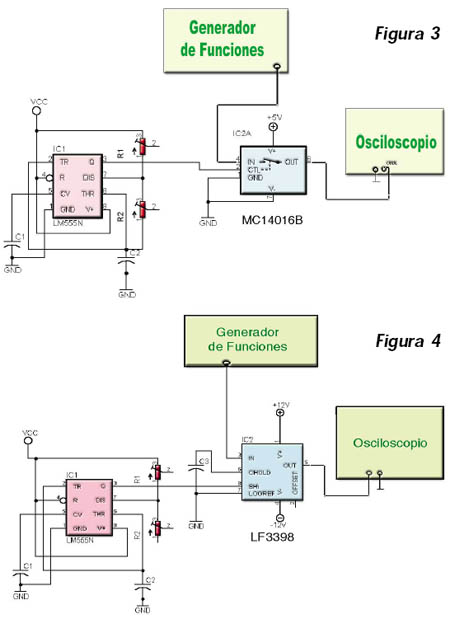

	De la cuantificación podemos mencionar que es un proceso en donde a cada valor muesatreado de la señal analógica se le da una interpretación con un código binario, y que el número de dígitos estará en función del nivel de cuantificación, y entre mayor sea el nivel de cuantificación, mayor será el número de dígitos (resolución), mejorando mucho la relación señal a ruido. Finalmente a través del proceso de Codificación haremos que los errores que tiene nuestro flujo de bits en serie se han detectados y corregidos, para obtener por último una señal (PCM) Modulada por Pulso Codificado (Señales Digitales). En la figura 3 mostramos el circuito que permite un "muestreo natural" y en la figura 4 el correspondiente a un "muestrador de "cresta plana".

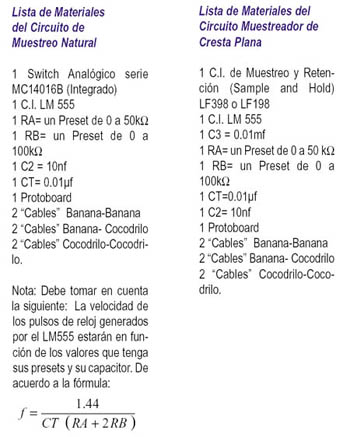

	Del diagrama cabe destacar que el integrado LM555 es el circuito generador de pulsos de reloj, que a su vez proporcionan la velocidad de muestreo. El generador de señales es quien proporciona la señal analógica en cada caso. Finalmente para poder observar las señales resultantes (PAM Natural y Cresta Plana) se hace uso de un osciloscopio.
	Jaime Hugo Puebla
