El AN7161 es
otro de los circuitos integrados amplificadores
de audio de mayor uso en aplicaciones generales.
Es capaz de entregar una potencia
de salida de 20W cuando se lo alimenta con una tensión
de 25V con un requisito de corriente de casi 1,2A.
Este integrado es bastante común
y admite reemplazos, se lo debe utilizar con un
disipador de calor.

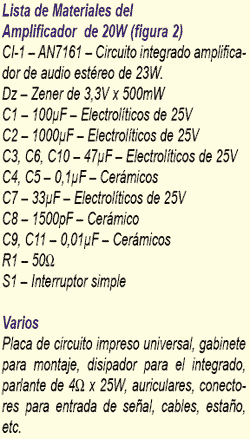

El circuito de la figura 2 puede
recibir la señal desde un preamplificador
universal o desde la salida de parlantes (con volumen
muy bajo) de cualquier autorradio con el objeto
de obtener una señal final de mayor potencia.
Note la inclusión de una
salida de auriculares con lo cual se obtiene una
prestación adicional.
Como posee sólo doce componentes
externos puede ser armado\ sobre una placa de circuito
impreso universal, cuidando que el integrado quede
montado en un disipador de calor.
Las características del
amplificador de audio son las siguientes:
- Vccmáx = 35V
- Vcctyp = de 6V a 25V
- Psal = 23W máximo
- Zout = 4ohm?(32ohm?para
auriculares)
- TDH = 10%
- Icco = 75mA
- Ruido = 2µV
- RTHJ-C = 3,5ºC/W
- G = 50dB
De estas características
se puede apreciar que la potencia de salida sobre
un parlante de 4ohm?puede llegar a los 15W con una
distorsión armónica total del 5%,
cuando se lo alimenta con 13V (también es
aconsejable su uso en automóviles).
La potencia de salida para auriculares
es de 10mW más que suficiente para excitar
a cualquier transductor normal de 32ohm.
Sólo resta aclarar que el
uso de estos equipos no requiere consideraciones
especiales. |
