FRECUENCIMETRO DISCRETO Y FRECUENCIMETRO CON PIC

Damos a continuación, el circuito completo y la lista de materiales del frecuencímetro presentado en la edición anterior. Además se expone el circuito de un frecuencímetro con PIC que puede medir frecuencias desde algunos Hz hasta 99,999MHz.

FRECUENCIMETRO DISCRETO

El frecuencímetro de la figura 1 fue descripto en la edición anterior de Saber Electrónica y aquí presentamos el circuito completo, las placas de impreso y la lista de materiales.

El instrumento posee una etapa conformadora de entrada, que es la que adapta el mundo analógico al universo digital. Se emplea un amplificador de señal de alta acoplado a un Trigger de Schmitt, que es un circuito que empareja y regulariza las ondas para poder ingresarlas al contador digital.

Luego de tener la señal en condiciones para ingresar al contador digital la hacemos pasar por una llave electrónica controlada por un reloj, que se abre a intervalos regulares, en este caso cada 1 segundo. Se intercala entre el contador digital y la presentación (los display de 7 segmentos) otra llave electrónica que se abre, dejando pasar los datos, cuando está alto el pulso de latch.

Para poder observar la frecuencia que mide el contador digital tenemos que adaptarla a nuestros parámetros de lectura, esto es: los números del cero al nueve, esto se consigue en la etapa decodificadora que presenta la información en un juego de displays de 7 segmentos.

El contador puede construirse en grupos de a dos, es decir, podemos contar de 00 a 99, de 0000 a 9999 o de 000000 a 999999 (en nuestro prototipo pensamos en un frecuencímetro de cuatro dígitos pero sólo se muestra el impreso para dos). Para esto la plaqueta contadora tiene una conexión que se repite a cada costado, permitiéndonos conectar hasta tres o cuatro contadores “en cascada”.

Recuerde que, si Ud. desea más detalles sobre el funcionamiento y el armado de este frecuencímetro puede recurrir a la edición anterior de Saber Electrónica.

En la figura 2 se muestran las placas de circuito impreso.


FRECUENCIMETRO CON PIC
Les presento en la figura 3 un frecuencímetro que he bajado de Internet y le he realizado un par de modificaciones que hacen que funcione correctamente.

Según el archivo, el autor es Donald Trepss, pero en el programa aparece como autor Terry J.Weeder, con fecha 18 de noviembre de 1993 (www.weedtech.com).

El display es de uso general de 1 línea y 16 caracteres, pudiendo emplearse cualquiera de estas características que se consiga en las casas de venta de componentes electrónicos.

El circuito es muy fácil de armar, y el programa no tiene problemas para su ensamblado. El prototipo está realizado sobre una placa de circuito impreso tipo universal por lo cual queda para el lector el diseño, si es que desea montarlo sobre una placa específica.

El frecuencímetro permite medir en forma automática señales de frecuencia desde algunos HZ hasta 99MHz, sin necesidad de tener que realizar ninguna conmutación. En el display aparece la unidad de medida (Hz, kHz y MHz) incluso aparece la indicación “OVERFOLE” cuando el instrumento está fuera de escala.

Se alimenta con una fuente que debe entregar dos tensiones reguladas, una de 9V y otra de 5V y sólo requiere un ajuste, en este caso el preset de 500 ohm que se encuentra en la base del transistor 2N4403.

Debe mover el resistor variable hasta obtener 5V en dicho punto (marcado con X en la figura 3).

Como compuertas emplee un CD4001 con las entradas unidas, aunque debo reconocer que el original menciona un integrado TTL 7400 (el CI de cuatro compuertas NAND puede ser un 7400).

Cabe aclarar que no he obtenido buenos resultados para frecuencias mayores a los 9,9MHz, ya que, por ejemplo una frecuencia de 27MHz me la muestra como una de 2,7MHz y aún estoy investigando las causas.

Nota de Redacción: Al momento de publicar esta nota, el prototipo funciona sin inconvenientes y se están realizando modificaciones para que el frecuencímetro opere a frecuencias mayores. El mayor inconveniente se encuentra en los componentes de entrada para realizar la división de frecuencias requerida para dichos casos.

Si desea obtener el programa asm y la descripción completa del frecuencímetro puede recurrir a nuestra web: www.webelectronica.com.ar

Para obtener la información diríjase al ícono PASSWORD e ingrese la clave dato185.

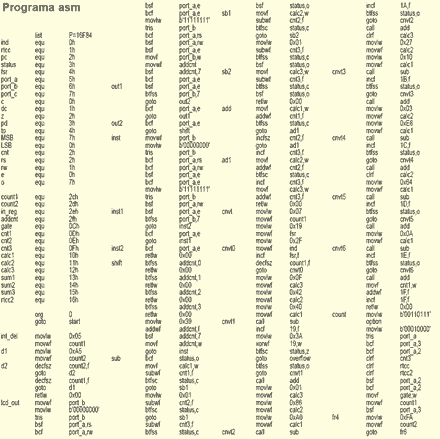

PROGRAMA ASM - PARTE 1
PROGRAMA ASM - PARTE 2

Autor: Guillermo H. Necco, LW3DYL - Sebastián Herrera
FIGURA 1

FIGURA 2

FIGURA 3

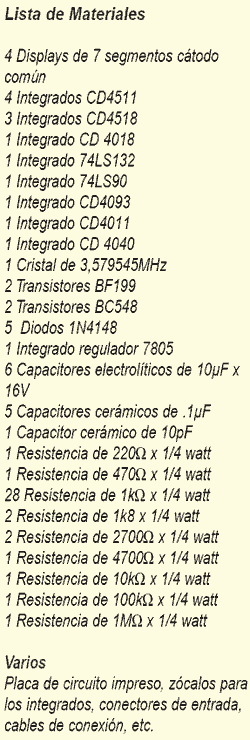

MATERIALES
